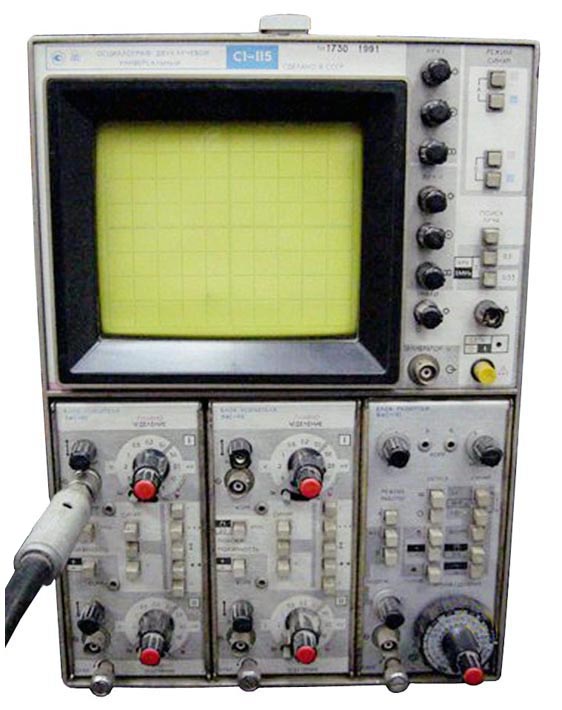

Осциллограф ВЗРИП С1-115
| Производитель | ВЗРИП |
| Серия | С1-115 |
| Модель | С1-115 |
Предназначен для исследования двух независимых однократных или периодических электрических сигналов путем визуального наблюдения и фотографирования.
Цены
 Купить С1-115 на РадиоЛоцман.Цены — от 406 до 170 554 ₽Рамка декоративная для электроустановочных устройств | |||
| Рамка 5-местн City бел. GUSI С1115-001 | 406 ₽ | ||
| П2К 01000 С1-1-15-2К | 538 ₽ | ||
| С1-115 | 170 554 ₽ | ||
Подробное описание
Обеспечивает независимое осциллографирование на каждом луче ЭЛТ, одновременное наблюдение сигнала в двух амплитудно-временных масштабах, цифровую индикацию масштабных коэффициентов на экране ЭЛТ.
Основные особенности осциллографов серии С1-115:
- Двухлучевая ЭЛТ с внутренней беспараллаксной шкалой
- Знаковая индикация на экране ЭЛТ
- Две развертки – основная и задержанная
Технические характеристики осциллографов серии С1-115
|
Параметры |
Значения |
||||
|
Вертикальное |
Тип и наименование сменного блока |
||||
|
Я4С-90 |
Я4С-100 |
Я4С-122 |
|||
| Блок усилителя | Блок двухканального стробоскопического усилителя |
Блок анализатора сигналов |
|||
|
Число каналов |
2 |
2 |
2 |
||
|
Время нарастания |
7 нс |
— |
35 нс |
||
|
Полоса пропускания |
50 МГц |
0 … 18 ГГц |
0 … 10 МГц |
||
|
Коэффициент отклонения |
5 мВ/дел…5 В/дел |
2 мВ/дел…200 мВ/дел |
0.5 мВ/дел…5 В/дел |
||
|
Полное сопротивление |
1 МОм || 20 пФ |
50 ±1 Ом |
1 МОм || 47 пФ |
||
|
Горизонтальное |
Тип и наименование сменного блока |
||||
|
Я4С-91 |
Я4С-101 |
Я4С-122 |
|||
| Блок развертки | Блок стробоскопической развертки |
Блок анализатора сигналов |
|||
|
Коэффициенты |
А |
5 нс/дел…5 мс/дел |
0.01 нс/дел … |
20 нс/дел…1 с/дел |
|
|
Б |
20 нс/дел…5 мс/дел |
— |
— |
||
|
Диапазон частот |
20 МГц … 100 МГц |
50 МГц … 10 ГГц |
10 Гц …10 МГц |
||
|
Минимальный |
Внутренней |
0.8 дел |
— |
0.8 дел |
|
|
Внешней |
0.4 В |
0.05 В |
0.2 В |
||
|
0.1 В |
|||||
|
Режимы |
Левый канал |
Луч 1 (развертка А или Б) |
|||
|
Правый канал |
Луч 2 (развертка А или Б) |
||||
|
Калибратор |
1 |
Форма сигнала |
Меандр |
||
|
Амплитуда |
3; 0,3; 0.03 В |
||||
|
Погрешность |
1% |
||||
|
Частота |
1 кГц ± 1% |
||||
|
2 |
Форма сигнала |
Меандр |
|||
|
Амплитуда |
2.5 ± 1 В |
||||
|
Частота |
1 МГц ± 1% |
||||
|
ЭЛТ |
Тип |
17ЛО4И |
|||
|
Рабочая часть экрана |
100 × 120 мм (8 × 10 дел.) |
||||
|
Напряжение ускорения |
10 кВ |
||||
|
Скорость фотозаписи |
200 км/с |
||||
|
Общие данные |
Питание |
220 ±22 В / 50 ±0.5 Гц |
|||
|
Потребляемая мощность |
150 В·А |
||||
|
Габаритные размеры |
228 × 540 × 320 мм |
||||
|
Масса |
15 кг |
||||
Сменные блоки специального назначения
|
Наименование сменного блока |
Тип |
Выполняемые функции |
|
Блок генератора |
Я4С-89 |
Генерирование перепада напряжения |
|
Блок характериографа |
Я4С-92 |
Измерение статистических характеристик полупроводниковых приборов |
|
Блок вольтметра универсального |
Я4С-97 |
Измерение постоянного напряжения и тока, сопротивления, температуры |
|
Блок цифровой задержки |
Я4С-98 |
Цифровая задержка запуска, изменение временных интервалов |
|
Блок задержки |
Я4С-102 |
Задержка двух импульсных сигналов |
|
Блок задержки |
Я4С-105 |
Измерение амплитудно-временных параметров аналоговых сигналов |
|
Блок логического анализатора |
Я4С-110 |
Логический анализатор цифровых схем |
|
Блок анализатора сигналов |
Я4С-122 |
Аналого-цифровое преобразование, запоминание и связь с ЭВМ |
Основные параметры осциллографа
| Параметр | Значение |
|---|---|
| Тип | аналоговый |
| Исполнение | настольный |
| Число каналов | 4 |
| Полоса пропускания, МГц | 50 |
Варианты написания:
С1115, С1 115
