Осциллограф Электроаппарат С1-165

Осциллограф двухканальный С1-165 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 2 мВ до 40 В (до 300 В с делителем 1:10) и длительностей от 80 нс до 2 с.

Подробное описание

Осциллограф имеет встроенный частотомер, позволяющий измерять частоту входящих сигналов с регистрацией на шестизначном электронном табло.

Лабораторный прибор.

Может быть использован для наблюдения электрических сигналов и контроля их параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

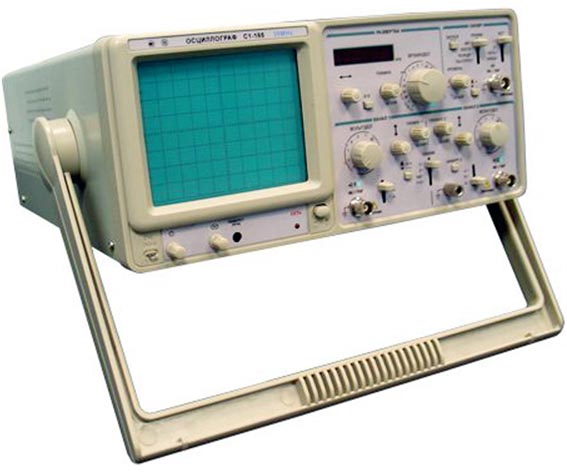

Осциллограф Электроаппарат С1-165

Технические характеристики С1-165

Характеристики осциллографа

Параметры

Значения

Число каналов

2

Полоса пропускания

0 … 20 МГц

Вертикальное
отклонение

Режимы работы

Отображение сигналов со входа 1 или 2,
со входов 1 и 2 в режиме поочередной или
прерывистой развертки,
алгебраическое суммирование сигналов каналов 1 и 2,
инвертирование сигнала в канале 2.

Коэффициент
отклонения

Без делителя

1 мВ/дел … 5 В/дел
(ступенчато соответственно ряду чисел 1, 2, 5)

С делителем 1:10

10 мВ/дел … 50 В/дел

Основная
погрешность

Без делителя

±3%

С делителем 1:10

±5%

Плавная регулировка коэффициента отклонения
от калиброванного значения

2.5 раза

Допустимое суммарное значение постоянного и
переменного напряжения при закрытом входе

300 В

Входное активное
сопротивление

Без делителя

1 МОм

С делителем 1:10

10 МОм

Входная емкость

Без делителя

25 пФ

С делителем 1:10

20 пФ

Коэффициент
развязки
между каналами

В диапазоне частот
до 7 МГц

10 000

В диапазоне частот
до 20 МГц

5 000

Горизонтальное
отклонение

Коэффициент развертки

0.2 мкс/дел … 200 мкс/дел
(ступенчато соответственно ряду чисел 1, 2, 5)

Плавная регулировка коэффициента развертки
от калиброванного значения

2.5 раза

основная погрешность

±3%

погрешность при использовании растяжки

±5%

Растяжка развертки

×10

Режим работы развертки

Автоколебательный, ждущий,
блокировка уровня запуска.

Синхронизация

Виды синхронизации

Сигналом канала 1, сигналом канала 2, от сети,
от внешнего источника, телевизионным сигналом

Диапазон частот

20 Гц … 20 МГц

Амплитуда внешней синхронизации

0.2 … 10 В

Нестабильность синхронизации

0.1 дел

Общие
характеристики

Встроенный
калибратор

Форма импульса

Меандр

Амплитуда

2 В

Погрешность амплитуды

±2%

Частота

1 кГц

Погрешность частоты

±2%

ЭЛТ

Размер экрана

80×100 мм (8×10 делений)

Ширина линии луча

0.8 мм

Электропитание

От сети переменного тока

220 В, 50 (60) Гц

Потребляемая мощность

55 В·А

Условия
эксплуатации

Температура
окружающей среды

+5 … +40 °С

Относительная влажность

85% при температуре +25 °С

Габаритные размеры

240 × 145 × 440 мм

Масса

7.2 кг

Характеристики частотомера

Параметры

Значения

Диапазон частот

20 Гц … 20 МГц

Пределы допускаемого
значения погрешности

В диапазоне частот 20 Гц … 1 кГц

±1.0 Гц

В диапазоне частот 1 кГц … 20 МГц

±0.1%
