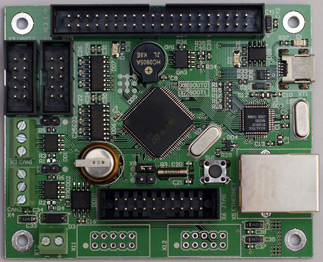

Встраиваемый модуль Терраэлектроника TE-STM32F107
TE-STM32F107 - встраиваемый модуль производства компании Терраэлектроникана основе 32-разрядного микроконтроллера STM32F107 компании STMicroelectronics.
Купить TE-STM32F107 на РадиоЛоцман.Цены — от 1 900 до 3 584 ₽ | |||
| TE-STM32F107 | 1 900 ₽ | ||
| TE-STM32F107 | 3 584 ₽ | ||
Подробное описание
Примененный микроконтроллер имеет ядро Cortex-M3, порт Ethernet и два порта CAN.
Проверенная схемотехника наиболее сложной части встраиваемой системы, оптимизированная топология платы, наличие функций отладки позволяют использовать модуль TE-STM32F107 как на этапе разработки, так и в составе серийной системы управления.
Отличительные особенности:
- микроконтроллер STM32F107VCT6:
- 72 МГц Cortex-M3
- 256 Кбайт флэш-памяти программ
- 64Кбайта ОЗУ
- два 12-разрядных АЦП (16 внешних каналов), два 12-разрядных ЦАП
- Ethernet MAC 10/100
- USB OTG, 2×CAN, 5×USART, 3×SPI, I2C, SDIO,
- корпус LQFP100;
- SPI флэш-память AT45DB161D (16 Мбит);
- разъем и драйвер порта Ethernet;
- разъем порта USB OTG;
- 2 разъема и драйверы портов CAN;
- 2 разъема порта UART;
- разъем JTAG;
- аудио-усилитель и динамик;
- 31 линия портов микроконтроллера выведена на разъем;
- разъем питания +7.5 … 9.0 В;
- размеры платы модуля 85×70 мм.
На CD записаны установочные файлы системы Eclipse/GCC, руководство по ее конфигурации, проект программы тестирования модуля и руководство по использованию этой программы.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
USB / JTAG |
|
Ядро базового компонента |
Cortex-M3 |
|
Разрядность, бит |
32 |
|
Базовый компонент |
STM32F107VC |
|
Вспомогательный компонент |
AT45DB161D |
|
Целевое напряжение, В |
3.3 / 5.0 |
|
Напряжение питания, В |
7.5 – 9.0 |
|
Источник питания |
внешний |
Семейство STM32 с ядром Cortex-M3 устанавливает новый стандарт качества среди 32-разрядных микроконтроллеров: 72 МГц производительное ядро (1,25 DMIPS/MГц против 0,95 DMIPS/MГц для ARM7TDMI) с большим ОЗУ и флэш-памятью, контроллер вложенных прерываний, встроенный супервизор питания, 12-разрядныe АЦП и ЦАП, интерфейсы USB, CAN, SPI/I2S, I2C, USART.
Старшая линейка семейства, STM32F107, отличается наличием портов Ethernet и USB On The Go (USB OTG). Внутренний Ethernet MAC блок поддерживает на аппаратном уровне протокол IEEE1588, а порт USB OTG способен работать как в режиме Host, так и в режиме Device. Кроме этого, появился специализированный PLL для интерфейса I2S, который позволяет решать широкий круг задач, связанных с формированием аудиосигнала.
Комплектация:
- плата TE-STM32F107;
- CD с документацией и программным обеспечением;
- «Руководство пользователя» в печатном виде.
Принципиальная схема модуля TE-STM32F107
Варианты написания:
TESTM32F107, TE STM32F107
