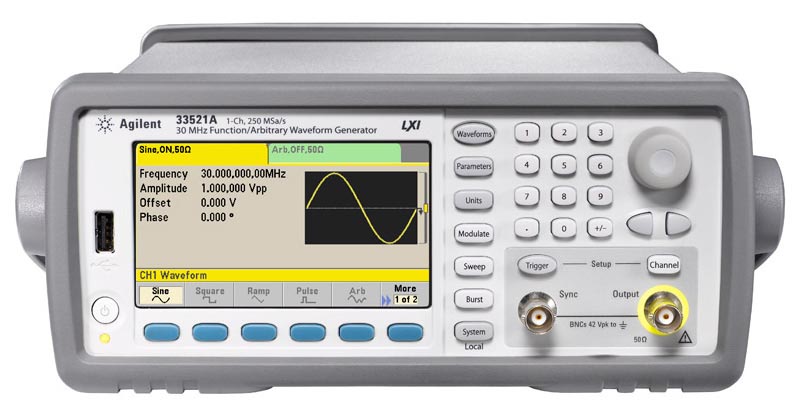

Генератор сигналов произвольной формы Agilent 33521A

Параметры

Значения

33521A

33522A

Выходные
параметры

Число каналов

1

2

Частотный диапазон

1 мкГц … 30 МГц

Разрешение

1 мкГц

Погрешность установки частоты

±2·10^–6

Выходной уровень

1 мВ …10 В пик-пик на нагрузке 50 Ом
2 мВ … 20 В пик-пик на открытом входе

Разрешение ЦАП

16 бит

Частота дискретизации

250 МГц

Синусоида

Погрешность установки уровня
на 1 кГц

± (1% + 1 мВ)

Неравномерность
АЧХ относительно
1 кГц

f <100 кГц

0.1 дБ при

100 кГц … 5 МГц

0.15 дБ при

5 МГц … 20 МГц

0.3 дБ при

20 МГц … 30 МГц

0.4 дБ при

Коэффициент
гармоник

до 20 кГц

≤ –70 дБн (0.04%)

до 100 кГц

< –65 дБн

до 1 МГц

< –50 дБ

до 20 МГц

< –40 дБн

до 30 МГц

< –35 дБн

Постоянное
смещение

Диапазон смещения

±5 В на нагрузке 50 В
(пиковое значение AC+DC)

Погрешность установки

±1%

Меандр

Частотный диапазон

1 мкГц … 30 МГц

Время нарастания/спада

8.4 нс

Выброс

< 2%

Перестраиваемая скважность

0.01% … 99.99%

Погрешность установки скважности

±1%

Джиттер

< 40 пс

Пила,
треугольник

Диапазон частот

1 мкГц … 200 кГц

Нелинейность

< 0.05%

Перестраиваемая скважность

0.0 … 100.0%

Импульс

Диапазон частот

1 мкГц … 30 МГц

Длительность импульса

От 16 нс

Перестраиваемое время нарастания

8.4 нс … 1 мкс

Выброс

< 2%

Джиттер

< 40 пс

Гауссов шум

Полоса частот

1 мГц … 30 МГц

Произвольная
форма

Диапазон частот (–3 дБм)

До 40 МГц

Длина памяти

8 … 1 M точек (опция: до 16 М)

Встроенные сигналы

Нарастающая и спадающая экспонента,
кардиосигнал,
синус со смещением
(на половину амплитуды),
колоколообразный импульс,
спадающая пила и др.

(10 форм)

АМ, ЧМ

Источник модуляции

Внешний / внутренний

Девиация частоты

1 мкГц … 15 МГц, разрешение 1 мкГц

Коэффициент АМ

1 … 120%; разрешение 0.01 %

ФМ

Источник модуляции

Внешний / внутренний

Девиация фазы

0° … 360.0°, разрешение 0.1

ЧМн

Источник модуляции

Внешний / внутренний

Диапазон

0 … 1 МГц

Двухпозиционная
ФМн

Источник модуляции

Внешний / внутренний

Диапазон

0 … 1 МГц

Фазовый сдвиг

0° … 360.0°, разрешение 0.1

ШИМ

Источник модуляции

Внешний / внутренний

Девиация импульса

0% … 100%, разрешение 0.1%

Пакетный режим

Формы сигналов

Синус, прямоугольник, пила, треугольник,
произвольная (СПФ), импульс, шум

Виды запуска

По счету (1 … 108 импульсов или бесконечно),
по строб-импульсу

Начальная / конечная фаза

–360° … 360.0°, разрешение 0.1

Источник запуска

Внешний / внутренний

ГКЧ

Формы несущей

Синус, меандр, импульс, пила, треугольник

Диапазон частот

Такой же, как у основного сигнала
(возрастание или убывание)

Время качания

Линейный

1 мс … 3600 с, разрешение 1 мс;
3601 с … 250000 с, разрешение 1 с

Логарифмический

1 мс … 500 с

Тип качания

Возрастание или убывание

Закон качания

Линейный, логарифмический,
пользовательский (до 128 частот)

2-х канальные
характеристики

Режимы работы

—

Независимый,
режим объединения,
комбинированный
(Кан1 + Кан2),
равный (Кан1 = Кан2),
дифференциальный
(Кан1 = –Кан2)

Параметры режима объединения

Объединение отсутствует,
объединение частоты и/
или амплитуды, и/
или смещения

Разность фаз

0° … 360.0°,
разрешение 0.1 %

Временная задержка между каналами

< 400 пс

Общие данные

Экран

Диагональ

11 см

Разрешение

480 × 272

Интерфейс

LAN, USB 2.0, GPIB

Память

64 МБ (сигнал СПФ + профили)

Напряжение питания

100 … 240 В (–5%; +10%) / 50 Гц;
100 … 120 В (±10%) / 400 Гц

Габаритные размеры

261 × 104 × 303 мм

Масса

3.3 кг

Комплект поставки

Сетевой шнур (1), РЭ, ПО

Опции

№002 (16 МБ длинна памяти СПФ),
№010 (термостатированный опорный генератор),
№400 (интерфейс GPIB)
