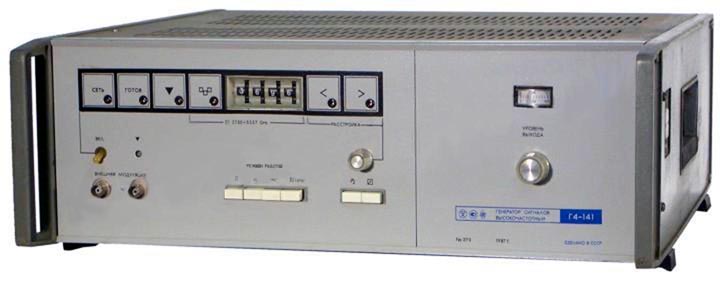

Генератор сигналов высокочастотный ВЗРИП Г4-141

Параметры

Значения

Г4-141

Г4-142

Рабочий диапазон частот прибора

37.5 … 53.57 ГГц

53.57 … 78.33 ГГц

Запасы на краях диапазона

≥ 1.5%

Предел погрешности
установки частоты

Немодулированных колебаний

±1%

В интервале влияющих величин
в пределах рабочих условий

±1.5%

Допускаемое изменение частоты немодулированных колебаний от
изменениянапряжения питания на ±10% для сети частотой 50 Гц
и на ±5% для сети частотой 400 Гц

≤ (±0.05%)

Допускаемое изменение частоты немодулированных колебаний
при ослаблении выходного сигнала от наибольшего
гарантируемого значения (4 мВт) на 10 дБ при КСВН нагрузки не более 1.1

≤ (±1·10^–3)

Относительное изменение частоты выходного сигнала при
изменении КСВН нагрузки от 1.1 до 1.3 при уровне мощности
выходного сигнала 1 мВт

≤ (±1·10^–3)

Плавная расстройка частоты выходного сигнала

≥ (±50 МГц)

≥ (±100 МГц)

Паразитная девиация частоты выходного сигнала в режиме непрерывной
генерации (НГ)

≤ 6 МГц

Наибольший гарантируемый уровень выходной мощности
немодулированных колебаний при КСВН нагрузки, не превышающем 1.3

≥ 4 мВт

Диапазон регулирования уровня выходной мощности немодулированных
колебаний от наименьшего до наибольшего значений

≥ 30 дБ

Уровень паразитной амплитудной модуляции выходного сигнала
в режиме НГ

≤ 1%

КСВН выхода прибора при уровне выходного сигнала 1 мВт

≤ 1.5

Режимы работы прибора

Непрерывная генерация

Внутренняя модуляция прямоугольными
симметричными импульсами
с частотой следования (1±0.2) кГц
и скважностью 2±0.4

Электрическая дистанционная перестройка
частоты двоично-десятичным цифровым
кодом

Время установления рабочего режима

30 мин

Напряжение питания

~(220 ±22) В, (50 ±0.6) Гц

~(220 ±11) В, (400⁺²⁸_–12) Гц

Потребляемая мощность

≤ 300 B·A

Условия эксплуатации

Температура окружающей среды

5 … 40 °С

Относительная влажность воздуха

До 95% при температуре 30 °С

Атмосферное давление

84 … 112 кПа (630 … 840 мм рт.

ст.)

Габаритные размеры

490 × 175 × 475 мм

Масса

23 кг
