Осциллограф цифровой телевизионный МНИПИ С8-41

Осциллограф С8-41 (цифровой осциллограф), исследует сигналы в полосе частот до 20 МГц.

Цифровой запоминающий осциллограф, 2 канала, полоса пропускания осциллографа: 25MГц,частота дискретизации 100МГц , глубина памяти 6K, вертикальное разрешение 8bit. 8 дюймов цветной...
Закрытый пистолет для герметиков ZOLDER - С841855 ₽
ПРИНЦИП
Россия
ПРОФКИП С8-41М (prof_236)48 640 ₽
LIMF – источники питания High-End от MORNSUN со стандартным функционалом на DIN-рейку

Подробное описание

Осциллограф регистрирует произвольные сигналы с максимальной частотой выборки 50 Мвыб/с и периодические до 5 Гвыб/с.

С8-41 позволяет синхронизироваться сигналом заданной телевизионной строки, по кадровым гасящим импульсам, по синхроимпульсам полей, по строчным синхроимпульсам, по синхроимпульсам четных и нечетных строк, выделять составляющие телевизионных сигналов с помощью фильтров (0…2) МГц, (3…5) МГц, 4.43 МГц. Передвижные маркеры позволяют измерить любой участок сложного сигнала по вертикали и горизонтали (дельта -измерения).

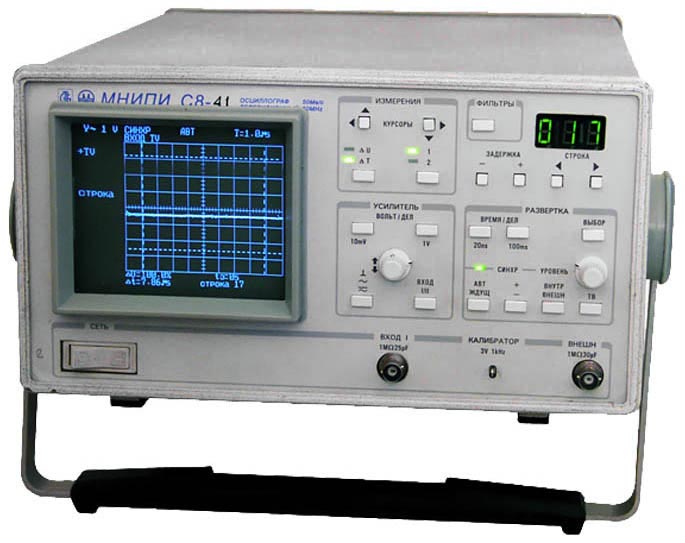

Осциллограф цифровой телевизионный МНИПИ С8-41

Технические характеристики С8-41

Параметры

Значения

Вертикальное
отклонение

Число каналов

1

Полоса
пропускания

Для периодических сигналов

20 МГц

Для однократных сигналов

5 МГц

Время нарастания ПХ

≤ 17.5 нс

Входной импеданс

1 МОм || 35 пФ или согласованный ТВ-вход

Коэффициенты
отклонения

Диапазоны

10 мВ/дел-1 В/дел (шаг)

Шаг

1-2-5

Разрешение по вертикали

8 бит

Максимальное входное напряжение

80 В

C делителем 1:10

250 В

Погрешность амплитудных измерений

≤ 2.5%

Горизонтальное
отклонение

Частота
дискретизации

Для произвольных сигналов

50 Мвыб/с на канал

Для периодических сигналов

5 Гвыб/с на канал

Коэффициенты
развертки

Диапазоны

10 нс/дел … 100 мс/дел

Шаг

1-2-5

Объем памяти

4 К

Режим запуска развертки

Автоматический, ждущий, по заданной TV -строке

Погрешность временных измерений

≤ 1.5%

Синхронизация

Внутренняя, внешняя, от сети,
по заданной TV -строке,
по кадровым гасящим импульсам,
по синхроимпульсам полей,
по строчным синхроимпульсам,
по синхроимпульсам четных и нечетных строк

Предпослезапуск

Не менее 5.5 экранов

Цифровые измерения

Измерения между маркерами (дельта-измерения)

Вывод данных

VGA монитор

Встроенный
калибратор

Форма импульса

Меандр

Частота

1000 ±3 Гц

Амплитуда

3 ±0.018 В

Общие
характеристики

Экран

Тип

16ЛК-6Б

Размер

80×100 мм

Условия
эксплуатации

Рабочая температура

+5 … 40 °С

Влажность

80% при 25 °С

Питание

220 ±22 В, 48…63 Гц

Потребляемая мощность

120 В·А

Габаритные размеры (HxWxD)

166 × 338 × 381 мм

Масса

6.5 кг

Дополнительные возможности

Выделение составляющих телевизионных сигналов
с помощью фильтров (0…2) МГц, (3…5) МГц, 4.43 МГц
