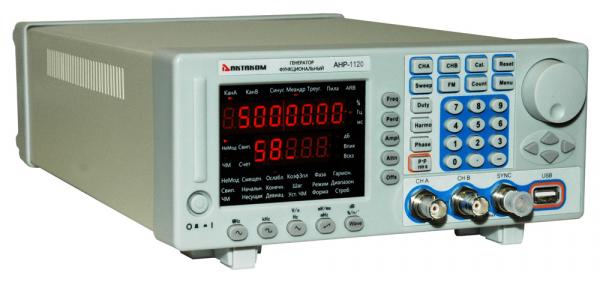

Генератор функциональный Актаком АНР-1120
| Производитель | Актаком |
| Серия | АНР-11xx |
| Модель | АНР-1120 |
Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении.
Подробное описание
Применяется в ремонтных и научно-исследовательских лабораториях.
Основные особенности генераторов серии АНР-11xx:
- Прямой цифровой синтез
- 2 идентичных канала
- Форма выходного сигнала: 16 типов, включая синусоидальный, прямоугольный (меандр), импульсный, треугольный, пилообразный
- Длина записи: 1024 точек
- Дискретизация: 100 Мвыб/с
- Разрешение по амплитуде: 8 бит
- Режим свипирования
- Виды модуляции: частотная модуляция (ЧМ)
- Источник модуляции: внутренний, внешний
- Выходной импеданс: 50 Ом, высокий
- Встроенный частотомер 100 МГц
- Аттенюатор: 20 дБ, 40 дБ, 60 дБ
- Дисплей: 8 разрядов, 2 строки, LED
Технические характеристики генераторов серии АНР-11xx
|
Параметры |
Значения |
||||
|
АНР-1105 |
АНР-1110 |
АНР-1120 |
|||
|
Частотные |
Частота выходного |
Синус |
40 мГц...5 МГц |
40 мГц...10 МГц |
40 мГц...15 МГц |
|
Кроме синуса |
40 мГц...1 МГц |
||||
|
Максимальное разрешение |
40 мГц |
||||
|
Точность установки частоты |
±(50 ppm + 40 мГц) |
||||
|
Амплитудные |
Амплитуда |
f ≤ 5 МГц |
2 мВпик...20 Впик |
– |
|
|
f ≤ 10 МГц |
– |
2 мВпик...20 Впик |
|||
|
f ≤ 15 МГц |
– |
2 мВпик...14 Впик |
|||
|
Шаг установки |
> 2 В |
20 мВпик |
|||
|
≤ 2 В |
2 мВпик |
||||
|
Точность установки |
f = 1 кГц |
±(1%+2мВ) |
|||
|
Неравномерность |
1 МГц < f ≤ 5 МГц, 20 Впик |
±10% |
– |
||
|
1 МГц < f ≤ 10 МГц, 20 Впик |
– |
±10% |
|||
|
10 МГц < f ≤ 15 МГц, 14 Впик |
– |
±20% |
|||
|
Смещение |
Диапазон смещения |
±10 В |
|||
|
Разрешение |
20 мВ |
||||
|
Точность |
±(1%+20мВ) |
||||
|
Свипирование |
Тип свипирования |
Линейное |
|||
|
Диапазон свипирования |
Полный |
||||
|
Шаг свипирования |
Равен разрешению |
||||
|
Цикл свипирования |
10 мс…60 с |
||||
|
Направление свипирования |
Вверх, вниз, вверх-вниз |
||||
|
Синусоида |
Коэффициент |
В диапазоне <1 МГц |
≤ –40 дБн |
||
|
В диапазоне 1 МГц…10 МГц |
– |
≤ –35 дБн |
|||
|
В диапазоне 10 МГц…15 МГц |
– |
≤ –30 дБн |
|||
|
Общие искажения |
20Гц…100 кГц, 20 Впик |
≤ 1% |
|||
|
Меандр |
Время нарастания/спада |
≤ 35 нс |
|||
|
Скважность |
1%...99% |
||||
|
Отношение |
Частота канала B |
Возможность установки частоты канала B |
|||
|
Номер гармоники |
0.1 … 250 |
||||
|
Частота гармоники |
≤ 1 МГц |
||||
|
Фазовый сдвиг между каналами |
0 … 360º |
||||
|
Разрешение |
f ≤ 200 кГц |
1º |
|||
|
Частотная |
Несущая частота |
Частота канала А |
|||
|
Модулирующий сигнал |
Внутренний сигнал канала B или внешний сигнал |
||||
|
Девиация частот |
0…10% |
||||
|
Выход |
Форма сигнала |
Меандр |
|||
|
Время нарастания/спада |
≤ 20 нс |
||||
|
Амплитуда |
TTL или CMOS уровень |
||||
|
Частота SYNC |
Частота выбранного канала |
||||
|
Частота канала B при ЧМ |
|||||
|
Частотомер |
Частотный диапазон |
1 Гц…100 МГц |
|||
|
Амплитуда |
200 мВпик…20 Впик |
||||
|
Общие |
Питание |
100 … 240 В АС ±10%, 50 Гц ±5 Гц |
|||
|
Потребляемая мощность |
< 30 В·А |
||||
|
Размеры |
254 × 100 × 340 мм |
||||
|
Вес |
2.75 кг |
||||
Основные параметры частотомера (стандарта частоты, компаратора)
| Параметр | Значение |
|---|---|
| Назначение | частотомер |
| Исполнение | настольный |
| Максимальная частота, МГц | 100.00 |
Основные параметры генератора
| Параметр | Значение |
|---|---|
| Исполнение | настольный |
| Число каналов | 2 |
| Максимальная частота, МГц | 15 |
| Виды сигналов |
|
| Модуляция |
|
| Качание частоты | линейное |
