Отладочная плата Chip45 IDWARF-168

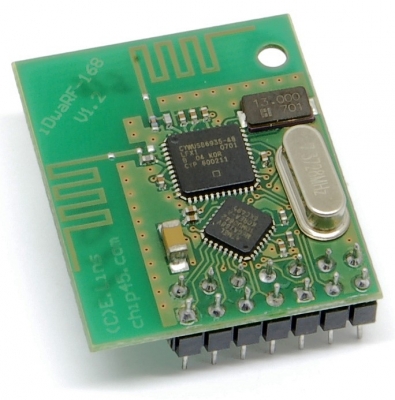

IDWARF-168 – высокоинтегрированная плата от Chip45 с большой плотностью монтажа для построения и отладки систем беспроводной передачи данных на CYWUSB6935 2,4ГГц (WirelessUSB-LR) и микроконтроллера ATmega168.
| IDWARF-168 | по запросу | ||
| IDWARF-168 Chip45 | по запросу | ||
Подробное описание
Управление модулями осуществляется посредством фирменного ПО -iDwaRF-Net (библиотека программ на C для организации беспроводных сетей). Модуль может использоваться как в роли хаба, так и в роли сенсора. С одним хабом может использоваться до тридцати двух сенсоров (расширяется за счет внешней EEPROM/FRAM на HubBoard).
Отличительные особенности:
- установленный микроконтроллер ATMEGA168: 16кБ Flash, 1кБ SRAM, 512бит EEPROM, 8 IO, UART, I2C, 10-разрядный АЦП, таймер, ШИМ;
- установленный DSSS приемопередатчик CYWUSB6935 2.4ГГц;
- чувствительность модуля – 95dBm;
- выходная мощность - 0dBm;
- разделенные антенны на прием и передачу;
- нормальная рабочая дистанция более 50м;
- скорость передачи данных 62.5кбит/с;
- низкое потребление ~1мкА;
- напряжение питания от +2.7В до + 3.6В;
- габариты: 25×30мм.
Основные параметры
| Параметр | Значение |
| Интерфейс подключения | SPI / JTAG |
| Базовый компонент | ATmega168 CYWUSB6935 |
| Рабочий диапазон, МГц | 2400 – 2483 |
| Скорость передачи данных, Кбит/с | 62.5 |
| Целевое напряжение, В | 2.7 – 3.6 |
| Напряжение питания, В | 2.7 – 3.6 |
| Источник питания | внешний |
Для полноценной работы могут понадобиться IDC соединители 2×7 с шагом 2.54мм.
Для расширения диапазона решаемых задач рекомендуется обратить внимание на следующие модули:
- iDwaRF-HubBoard – USB адаптер для программирования и передачи данных по USB,
- iDwaRF-NodeBoard – плата с температурным датчиком и автономным питанием.
Комплектация:
- Плата IDWARF-168
Варианты написания:
IDWARF168, IDWARF 168
