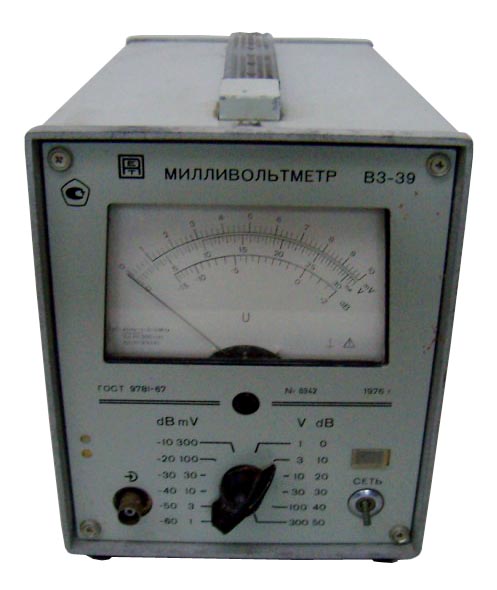

Милливольтметр Пунане-Рэт В3-39
Милливольтметр ВЗ-39 предназначен для измерения синусоидального напряжения переменного тока от 0.1 мВ до 300 В в диапазоне частот от 20 Гц до 10 МГц.
Подробное описание
Показания прибора пропорциональны среднему, а шкала проградуирована в эффективных значениях синусоидального напряжения. Прибор имеет отдельную шкалу, проградуированную в децибелах. Уровень «0» децибел равен 0.775 В. Прибор может быть использован в качестве преобразователя переменного напряжения в постоянное по уровню эффективного значения синусоидального напряжения.
К прибору придается делитель напряжения ДН-108 с коэффициентом деления 1:10, позволяющий уменьшить емкость, подводимую к точке измерения.
Технические характеристики В3-39
|
Параметры |
Значения |
||
|
Измеряемые напряжения |
Диапазон |
0.1 мВ … 300 В |
|
|
Поддиапазоны |
1 / 3 / 10 / 30 / 100 / 300 мВ/ |
||
|
Диапазон частот |
на пределах 3 мВ … 300 В |
20 Гц … 10 МГц |
|
|
на пределе 1 мВ |
20 Гц … 5 МГц |
||
|
Основная погрешность |
Без делителя |
на пределах измерения |
≤ ±2.5% |
|
на пределах измерения |
≤ ±4% |
||
|
С делителем ДН-108 |
на пределах измерения |
≤ ±4% |
|
|
Погрешность прибора в нормальной и рабочих областях частот |
не превышает значений, |
||
|
Активное входное |
Без делителя |
≥ 4 МОм |
|
|
С делителем ДН-108 |
≥ 1 МОм |
||
|
Входная емкость |
Без делителя |
на пределах измерения |
≤ 30 пФ |
|
на пределах измерения |
≤ 15 пФ |
||
|
С делителем ДН-108 |
|||
|
Допускаемое значение суммы напряжений постоянной составляющей |
350 В |
||
|
Время установления рабочего режима |
5 мин |
||
|
Наработка на отказ |
≥ 2500 ч |
||
|
Выход широкополосного |
Напряжение на выходе |
на пределах измерения |
150 мВ ±15% |
|
на пределе измерения |
110 мВ ±15% |
||
|
Выходное сопротивление |
50 Ом |
||
|
Диапазон частот |
20 Гц … 5 МГц |
||
|
Рабочие условия |
Температура окружающего воздуха |
+10 … +35 °С |
|
|
Относительная влажность |
до 80% при температуре +20 °С |
||
|
Атмосферное давление |
750 ±30 мм рт. ст. |
||
|
Общие характеристики |
Напряжение питания |
220 В ±10% / 50 Гц ±1% |
|
|
Потребляемая мощность |
≤ 20 В·А |
||
|
Габаритные размеры |
155 × 210 × 300 мм |
||
|
Масса |
5 кг |
||
Таблица 1. Погрешность в %
|
Пределы |
Рабочая область частот |
Нормальная |
Рабочая область частот |
||||
|
20…30 Гц |
30…45 Гц |
1…3 МГц |
3…5 МГц |
5…10 МГц |
|||
|
1 мВ |
±10.0 |
±6.0 |
±4.0 |
±6.0 |
±10.0 |
— |
|
|
3 мВ … 1 В |
±6.0 |
±4.0 |
±2.5 |
±4.0 |
±6.0 |
||
|
3 … 300 В |
±10.0 |
±6.0 |
±4.0 |
±6.0 |
±10.0 |
||
|
С делителем |
1 мВ |
±15.0 |
±10.0 |
±6.0 |
±10.0 |
±15.0 |
— |
|
3 мВ … 1 В |
±10.0 |
±6.0 |
±4.0 |
±6.0 |
±10.0 |
||
