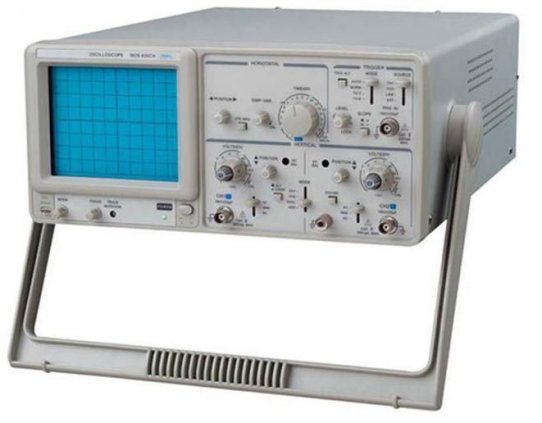

Осциллограф Профкип С1-96М

Параметры

Значения

Число каналов

2

Полоса пропускания

0 … 20 МГц

Вертикальное
отклонение

Режимы работы

Наблюдение сигналов по каналам 1 и 2;
суммы сигналов каналов 1 и 2;
каналов поочередно и прерывисто;
инвертирование сигнала в канале 2;
просмотр телевизионного сигнала.

Коэффициент отклонения

Без делителя

1 мВ/дел … 5 В/дел
(ступенчато соответственно ряду чисел 1, 2, 5)

С делителем 1:10

10 мВ/дел … 50 В/дел

Основная погрешность

±3%

Плавная регулировка коэффициента отклонения

2.5 раза

Допустимое суммарное значение постоянного
и переменного напряжения при закрытом входе

300 В

Входное активное
сопротивление

Без делителя

1 МОм

С делителем 1:10

10 МОм

Входная емкость

25 пФ

с делителем 1:10

20 пФ

Коэффициент
развязки
между каналами

В диапазоне частот до 7 МГц

10000

В диапазоне частот до 20 МГц

5000

Горизонтальное
отклонение

Коэффициент развертки

0.2 мкс/дел … 200 мкс/дел
(ступенчато соответственно ряду чисел 1, 2, 5)

Увеличение коэффициента развертки
от калиброванного значения

2.5 раза (плавно)

Основная погрешность

±3%

Погрешность при использовании растяжки

±5%

Растяжка развертки

10 раз

Режим работы развертки

Автоколебательный, ждущий, ТВ-кадр,
ТВ-строка, блокировка уровня запуска.

Синхронизация

Виды синхронизации

Сигналом канала 1, сигналом канала 2,
от сети, от внешнего источника.

Диапазон частот

20 Гц … 20 МГц

Амплитуда внешней синхронизации

0.2 … 10 В

Нестабильность синхронизации

0.1 дел

Встроенный
калибратор

Форма импульса

Меандр

Амплитуда

2 В

Погрешность

±2%

Частота

1 кГц

Погрешность

±2%

Электропитание

От сети переменного тока

220 В / 50 (60) Гц

Потребляемая мощность

55 В·А

Условия
эксплуатации

Температура окружающей среды

+5 … +40 ºС

Относительная влажность при температуре +25 ºС

85%

Время непрерывной работы в рабочих условиях

8 ч

ЭЛТ

Размер экрана

80×100 мм (8×10 делений)

Ширина линии луча

0.8 мм

Габаритные размеры

360 × 145 × 440 мм

Масса

7.2 кг
