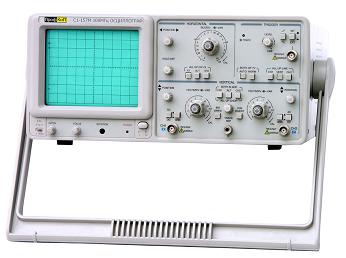

Осциллограф Профкип С1-157М

Параметры

Значения

Число каналов

2

Полоса пропускания

≥ 100 МГц

Тракт
вертикального
отклонения

Режимы работы

наблюдение сигналов по каналам 1 и 2;
наблюдение суммы сигналов каналов 1 и 2;
наблюдение сигналов каналов
поочередно и прерывисто;
инвертирование сигнала в канале 2;
одновременное отображение сигнала
канала 1 (2) в двух масштабах
времени: ×1; ×10;
просмотр телевизионного сигнала.

Диапазон значений
коэффициентов отклонения,
(10 калиброванных положений
соответственно ряду
чисел 1, 2, 5)

без делителя

5 мВ/дел … 5 В/дел

с делителем 1:10

до 50 В/дел

Пределы допускаемого значения
основной погрешности
коэффициентов отклонения

без делителя

≤ ±5%

с делителем 1:10

≤ ±7%

Пределы допускаемого значения
погрешности коэффициентов
отклонения в рабочих условиях
применения

без делителя

≤ ±7%

с делителем 1:10

≤ ±9%

Параметры
входов

Виды входов

открытый и закрытый

Активное входное сопротивление

непосредственного
входа

1 ±0.03 МОм

с делителем 1:10

10 ±0.3 МОм

Входная емкость

непосредственного
входа

25 ±5 пФ

с делителем 1:10

20 ±5 пФ

Коэффициент развязки
между каналами
вертикального отклонения

в диапазоне частот
до 30 МГц

≥ 1000

в диапазоне частот
до 100 МГц

≥ 400

Тракт
горизонтального
отклонения
(развертка)

Режимы работы

автоколебательный; ждущий;
ТВ – сигнал; блокировка уровня запуска.

Диапазон значений
коэффициентов развертки,
(21 положение соответственно
ряду чисел 1, 2, 5)

без растяжки

50 нс/дел … 0,2 с/дел

с растяжкой «×10»

от 5 нс /дел

Пределы допускаемого значения
основной погрешности
коэффициентов развертки

без растяжки

≤ ±5%

с растяжкой «×10»

≤ ±10%

Пределы допускаемого значения
погрешности коэффициентов
развертки в рабочих условиях
применения

без растяжки

≤ ±7%

с растяжкой «×10»

≤ ±12%

Плавная регулировка коэффициентов отклонения
относительно калиброванного значения

≥ 2.5 раз

Диапазон коэффициентов отклонения усилителя
горизонтального отклонения

5 мВ/дел … 5 В/дел

Полоса пропускания усилителя
горизонтального отклонения

 ≥ 10 Гц … 1 МГц

Параметры
внутренней
синхронизации

Виды синхронизации

сигналом канала 1; сигналом канала 2;
от сети; от внешнего источника

Диапазон частот гармонического сигнала

20 Гц …100 МГц

Минимальный уровень
синхронизации

в диапазоне частот
гармонического
сигнала 20 Гц … 20 МГц
и для импульсного
сигнала длительностью
10 нс и более

0.8 дел

в диапазоне частот
гармонического сигнала
20 … 100 МГц

2 дел

Максимальный уровень синхронизации в диапазоне частот
гармонического сигнала 20 Гц …100 МГц
и для импульсного сигнала длительностью 10 нс и более

8 дел

Нестабильность синхронизации

≤ 0.1 дел

Параметры
внешней
синхронизации

Диапазон частот гармонического сигнала

20 Гц …100 МГц

Минимальный уровень
синхронизации амплитудой

в диапазоне частот
гармонического сигнала
20 Гц … 20 МГц

0.2 В

в диапазоне частот
20 … 100 МГц

0.8 В

Максимальный уровень синхронизации
в диапазоне частот 20 Гц … 100 МГц

10 В

Нестабильность синхронизации

≤ 0.1 дел

Параметры
сигнала
модуляции

Амплитуда

0.5 … 5 В

Диапазон частот

20 Гц … 5 МГц

Параметры
сигнала
калибратора

Форма выходного сигнала

меандр

Амплитуда сигнала

2 ±0.04 В

Частота следования

1 ±0.02 кГц

Электропитание

От сети переменного тока

220 В / 50 (60) Гц

Потребляемая мощность

≤ 55 В·А

Общие
характеристики

Условия эксплуатации

Рабочая температура

5 … 40 °С

Относительная
влажность воздуха

до 85% при температуре 25 °С

Габаритные размеры

360 × 150 × 450мм

Масса прибора

≤ 8 кг
