Измеритель добротности Калибр Е9-4

Измеритель добротности типа Е9-4 предназначен для измерения с непосредственным отсчетом эффективной, добротности катушек индуктивности.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Подробное описание

Прибор также находит широкое применение для измерения величины емкости и тангенса угла потерь конденсаторов, индуктивности катушек и т.д.

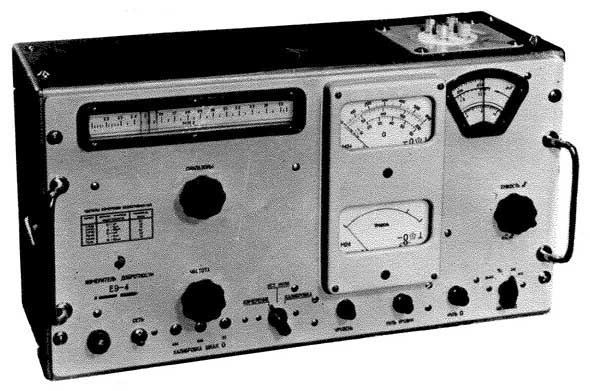

Измеритель добротности Калибр Е9-4

Технические характеристики Е9-4

Параметры

Значения

Генератор прибора

Диапазон частот

50 кГц … 35 МГц

Поддиапазоны

1

50 … 130 кГц

2

130 … 350 кГц

3

350 … 950 кГц

4

0.95 … 2.6 МГц

5

2.6 … 6.0 МГц

6

6.0 … 14 МГц

7

14 … 22 МГц

8

22 … 35 МГц

Перекрытие по частоте поддиапазонов генератора

не менее 2%

Погрешность градуировки генератора по частоте в оцифрованных точках

не более ±1%

Непосредственный
отсчет добротности

Диапазон

5 … 600 ед.

Поддиапазоны

60, 200, 600

Погрешность
измерения
добротности

на шкале 60 (участок 20…60 ед.)

не более ±(0.05Q + 0.6) ед.

на шкале 200 (участок 50…200 ед.)

не более ±(0.04Q + 2) ед.

на шкале 600 (участок 150…400 ед.)

не более ±(0.04Q + 6) ед.

На частотах 15…25 МГц
при емкостях измерительного
конденсатора 250…450 пФ
и на частотах 25…35 МГц
при емкостях 100…450 пФ

на шкале 60

±(0.22Q + 0.6) ед.

на шкале 200

±(0.22Q + 2) ед.

на шкале 600

±(0.22Q + 6) ед.

Q – измеряемое значение добротности

Основной конденсатор
измерительного блока

Пределы измерения емкости

25 … 450 пФ

Погрешность градуировки
шкалы в оцифрованных
точках, в пределах

25…100 пФ

не более ±1 пФ

100…450 пФ

не более ±1%

Шкала подстроечного
конденсатора

Пределы изменения емкости

±3 пФ

Погрешность градуировки

±0.3 пФ

Пределы измерения индуктивности с непосредственным отсчетом

0.1 мкГн … 100 мГн

Рабочие условия
эксплуатации

Температура окружающей среды

–10 … + 40 °С

Относительная влажность

до 90% при температуре +25 °С

Общие
характеристики

Среднее время безотказной работы

500 ч

Питание прибора

220 В +15–20% / 50 Гц ±1%.

Потребляемая мощность

не более 135 В·А

Габаритные размеры прибора

550 × 330 × 236 мм

Вес прибора

не более 18 кг
