Оценочный набор Atmel SAM3N-EK
SAM3N-EK – оценочный набор на базе новейшего 32-битного ARM микроконтроллера SAM3N4C на базе ядра Cortex-M3 с рабочей частотой до 48 МГц.
Cortex M3 Flash Microcontroller Converges Performance and Simplicity | |||
| SAM3N Atmel | по запросу | ||
| ATSAM3N-EK Evaluation kit for Atmel SAM3N Cortex-M3 microcontrollers Atmel | по запросу | ||
Подробное описание
Набор предназначен для оценки возможностей микроконтроллеров серии SAM3N, а также для разработки и отладки ПО. К особенностям микроконтроллера относится наличие модуля поддержки сенсорного интерфейса QTouch.

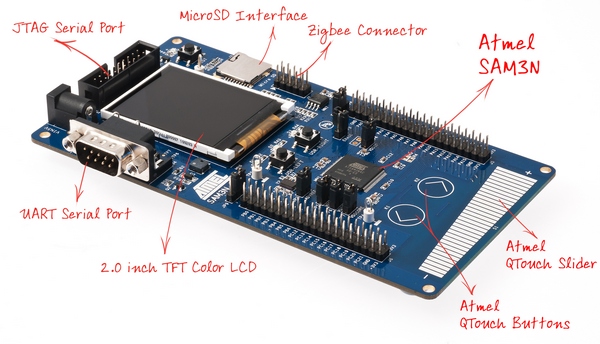

Основным элементом набора является оценочная плата, на которой, помимо микроконтроллера, имеется дополнительная периферия, включая ЖК дисплей с диагональю 2'', драйвер и порт UART, интерфейс отладки JTAG, слот для карты памяти microSD, сенсорные кнопки, сенсорный слайдер, пользовательские светодиоды. Кроме того, установлена дополнительная Flash-память 32 Мбит с последовательным интерфейсом SPI.
Отличительные особенности:
- установлен микроконтроллер SAM3N4C в 100-выводном корпусе LQFP, рабочая частота 48 МГц;
- 256 КБайт Flash-память программ;
- 24 КБайт SRAM;
- 4 модуля UART, 3 канала интерфейса SPI, два канала интерфейса TWI;
- 16-канальный 10-битный АЦП, 10-битный ЦАП;
- установлен регуляторы напряжения +5 В, +3.3 В;
- установлен кварцевые резонаторы 12 МГц, 32768 Гц;
- установлен 2'' ЖК дисплей с подсветкой;
- установлен драйвер управления подсветкой AAT3193;
- установлена дополнительная Flash-память с последовательным интерфейсом SPI 32 Мбит;
- интерфейс и порт UART;
- слот для карт памяти microSD;
- интерфейс отладки JTAG;
- кнопка «сброс», пользовательские кнопки, сенсорные кнопки, сенсорный слайдер;
- пользовательские светодиоды;
- коннектор для подключения ZigBee модулей;
- линии ввода/вывода доступны на коннекторах;
- программная поддержка, примеры приложений.
Основные параметры
| Параметр | Значение |
| Интерфейс подключения | JTAG / RS232 |
| Ядро базового элемента | Cortex-M3 |
| Базовый компонент | SAM3N4C |
| Разрядность, бит | 32 |
| Вспомогательный компонент | MAX3232 AT25DF321 AAT3193 LP38692MP-3.3 |
| Целевое напряжение, В | 3.3 / 5.0 |
| Напряжение питания, В | 5.0 / 9.0 – 12.0 |
| Источник питания | внешний |
Комплектация
- Оценочная плата SAM3N-EK
- Универсальный источник питания
- Кабель RS232
- Диск с руководством по быстрому старту
Принципиальная схема оценочной платы
