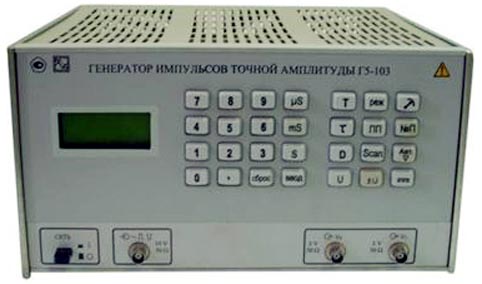

Генератор импульсов Маяк Г5-103
Предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике и измерительной технике.
Подробное описание
Генератор обеспечивает на основном выходе, на внешней согласованной нагрузке с сопротивлением (50±2.5) Ом формирование последовательностей одинарных прямоугольных импульсов положительной или отрицательной полярности, а также положительный или отрицательный уровень напряжения в режиме постоянного тока.
Генератор обеспечивает автоматизированное управление изменяемыми временными и амплитудными параметрами через интерфейсы USB 2.0 или КОП согласно ГОСТ 26.003.
Технические характеристики Г5-103
|
Параметры |
Значения |
|
|
Амплитуда импульсов |
10 мВ … 10.0 В |
|
|
Дискретность установки амплитуды импульсов и напряжения |
1 мВ |
|
|
Погрешность установки амплитуды |
в поддиапазоне 1.0…10.0 В |
не более ±(0.01·U + 2 мВ) |
|
в поддиапазонах 0.01…0.1 В |
не более ±0.015·U |
|
|
Погрешность установки |
в поддиапазоне 1.0…10.0 В |
не более ±0.007·U |
|
в поддиапазоне 0.01…1.0 В |
±0.01·U |
|
|
Период повторения импульсов при внутреннем запуске |
0.1 мкс … 10.0 с |
|
|
Дискретность установки периода повторения |
0.05 мкс |
|
|
Предел допускаемой основной погрешности установки периода |
не более ±(1·10–6·Т + 0.5 нс) |
|
|
Временной сдвиг импульса |
Диапазон |
0 … 9999999.0 мкс |
|
Дискретность установки |
0.1 мкс |
|
|
Длительность импульсов |
при внутреннем запуске |
0.05 … 9999999.0 мкс |
|
при внешнем запуске |
0.1 … 9999999.0 мкс |
|
|
Предел допускаемой основной погрешности длительности импульсов |
не более ±(1·10–6 ·Τ + 10 нс) |
|
|
Длительность фронта и среза импульсов |
не более 10 нс |
|
|
Диапазон рабочих температур |
0 … 40 °С |
|
|
Масса |
8 кг |
|
|
Габариты |
321 × 318 × 173 мм |
|
