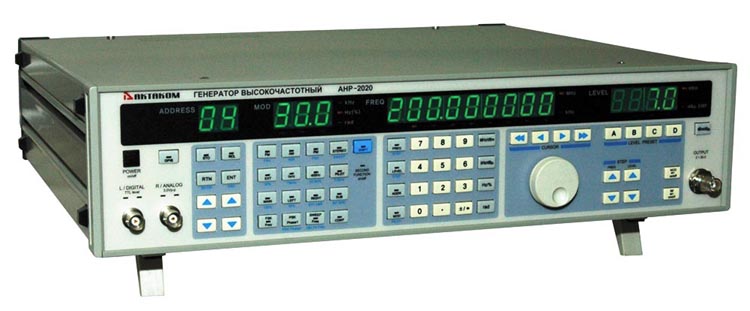

Генератор высокочастотный Актаком АНР-2020

Параметры

Значения

Частотные
характеристики

Диапазон

100 кГц … 200 МГц

Разрешение

1 Гц

Параметры
модуляции

Типы модуляции

АМ, ЧМ, ЧМ-стерео, ФМ, ЧМн, ФМн, АМн

Источник модуляции

внутренний, внешний

Источник
модуляции

Диапазон

20 Гц … 15 кГц

Форма

синус

Разрешение

1 Гц

Входной уровень (внешний)

3 В п-п

Входной импеданс (внешний)

30 кОм

Амплитудная
модуляция
(AM)

Источник модуляции

внутренний, внешний

Коэффициент АМ (глубина модуляции)

0….100%

Разрешение

0.1%

Точность

< ±(индиц.

значение × 0.5%)

Искажения

внутренняя,
Fмод = 1 кГц,
диапазон 100 кГц…120 МГц

< 0.4%

внутренняя,
Fмод = 1 кГц,
диапазон 120…200 МГц

< 30%

Частотная
модуляция
(FM)

Источник модуляции

внутренний, внешний

Девиация частоты

0 … 200 кГц

Разрешение

1 Гц

Точность
(внутренняя, Fмод = 1 кГц)

±3%

Искажения
(типичное, внутренняя, Fмод = 1 кГц)

< 0.03%

Частотная
модуляция
стерео
(Stereo FM)

Разделение каналов (Fмод=1 кГц)

> 60 дБ

Пилот-сигнал

19 кГц ± 2 Гц

Разрешение мощности пилот сигнала

1%

Вход модуляции

20 Гц … 15 кГц ± 0.1 дБ

 Искажения
( внутренняя, Fмод = 1 кГц)

< 0.05%

Фазовая
модуляция
(PM)

Источник модуляции

внутренний, внешний

Диапазон

0…3.14 радиан

Разрешение

0.01 радиан

Точность
(внутренняя, Fмод = 1 кГц)

±3%

Искажения
(3.14 рад, внутренняя, Fмод = 1 кГц)

< 0.5%

Частотная
манипуляция
(FSK)

Источник

внешний

Диапазон частот

100 кГц … 120 МГц

Режим

2-х уровневый

Сдвиг частоты

0 … 10 МГц

Разрешение

1 Гц

Нелинейность АЧХ

±4 дБ

Фазовая
манипуляция
(PSK)

Источник

внешний

Диапазон частот

100 кГц … 120 МГц

Режим

2-х уровневый

Сдвиг фазы

0 … 6.28 рад

Разрешение

0.01 рад

Амплитудная
манипуляция
(ASK)

Источник

внешний

Диапазон частот

100 кГц … 120 МГц

Динамический диапазон

≥ 80 дБ

Время нарастания/спада

> 55 мкс

Входной уровень

TTL: 1 – вкл, 0 – выкл

Свипирование

Начальная/конечная частота

100 кГц … 120 МГц

Разрешение

1 Гц

Тип

линейное

Направление

вверх, вверх-вниз

Шаг частоты

1 Гц … 10 МГц

Нелинейность АЧХ

±4 дБ

Амплитудные
характеристики

Амплитуда

–130 дБм … +13 дБм
(–17 дБмкВ … 126 дБмкВ)

Разрешение

0.1 дБ

Точность

≥ –100 дБм

±1 дБ

< –100 дБм

±2 дБ

Нелинейность АЧХ

±1.0 дБ

КСВН (< 9 дБм)

<1.5:1

Импеданс

50 Ом

Спектральные
искажения

Гармонические искажения

< –30 дБн

Негармонические искажения

< –40 дБн

Остаточные
искажения

FM

< 2 Гц (типичное)

АМ

< 0.05%

PM

<0.001 рад (типичное)

Фазовый шум

< –110 дБн/Гц @ 10 кГц

Источник
опорной частоты

Частота

10.000 МГц

Температурная стабильность

< 0.5 ppm

Старение частоты

< 0.5 ppm/год

Выход опорной частоты

10.000 МГц

Общие
характеристики

Параметры
дисплея

Основной дисплей (частота)

9 разрядов, LED

Дисплей модуляции

3 разряда, LED

Дисплей выходного уровня

4 разряда, LED

Дисплей памяти

2 разряда, LED

Память

100 ячеек

Напряжение питания

220 В ± 10% / 50/60 Гц

Размеры

435 × 110 × 355 мм

Вес

6.5 кг
