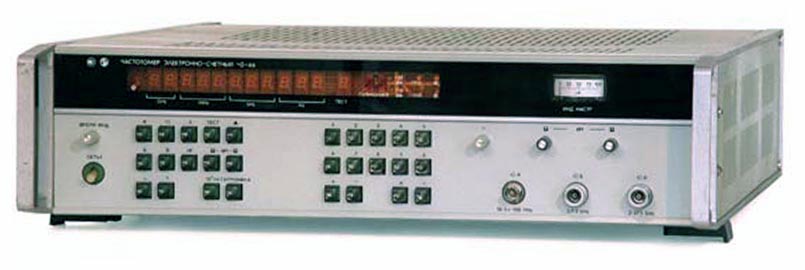

Частотомер Меридиан Ч3-66
Частотомер Ч3-66 предназначен для автоматического измерения частоты непрерывных синусоидальных сигналов и полуавтоматического измерения среднего значения несущей частоты ИМ-сигналов.
Частотомеры и компараторы | |||
| Ч3-66 | 621 382 ₽ | ||
Подробное описание
Прибор Ч3-66 имеет расширенные функциональные возможности (измерение нестабильности, измерение среднего значения, калькуляторный режим), высокие метрологические характеристики, обеспеченность самодиагностикой, сопрягаемость с ЭВМ и возможность работы в составе ИИС.
Наиболее эффективно применение прибора Ч3-66 в метрологической службе при проверке частотных параметров генераторов сигналов, в составе ИИС на основе цифровых измерительных приборов общего применения для измерения частоты и обработки результатов измерения по установленной программе, для контроля частот гетеродинов радиоприемных устройств.
Основные особенности частотомера Ч3-66:
- Автоматическое измерение частоты синусоидальных сигналов и полуавтоматическое измерение несущей частоты ИМ-сигналов
- Диапазон частот 10 Гц … 37.5 ГГц
- Дополнительные функции: частотная селекция СВЧ-сигналов, измерение нестабильности частоты сигнала, вычисление среднего значения и арифметическая обработка результатов
- Высокая разрешающая способность и точность измерений
- Автоматический/ручной пуск измерений
- Возможность работы от внешнего источника опорного сигнала
- Имеет 3 выхода: выход опорного генератора, выход импульсов синхронизации, выход сигнала нулевых биений
- Самодиагностика (начальная, текущая)
- Интерфейс КОП
- Жесткие условия эксплуатации
Технические характеристики Ч3-66
|
Параметры |
Значения |
|||
|
Канал А |
Частота |
Диапазон частот |
10 Гц … 120 МГц (НГ-синус) |
|
|
Дискретность измерения |
1 Гц / 10 Гц / 100 Гц / 1 кГц |
|||
|
Погрешность измерения |
±(погрешность опорного генератора) |
|||
|
Чувствительность |
0.05 В при отношении сигнал/шум ≥40 дБ |
|||
|
Вход А |
Максимальный входной уровень |
1 В |
||
|
Время счета |
1 мкс / 10 мкс / 0.1 с / 1 с |
|||
|
Входной импеданс |
1 МОм || 50 пФ |
|||
|
Канал Б |
Частота |
Диапазон частот |
0.12 ГГц … 2.0 ГГц (НГ-синус) |
|
|
Дискретность измерения |
1 Гц / 10 Гц / 100 Гц / 1 кГц |
|||
|
Погрешность измерения |
±(погрешность опорного генератора) |
|||
|
Чувствительность |
0.02 мВт |
|||
|
Частота |
Частота ИМ-сигнала |
0.1 ГГц … 2.0 ГГц |
||
|
Погрешность измерения |
±(δ опорного генератора + δ внутреннего ВЧ-генератора) |
|||
|
Чувствительность |
0.1 мВт |
|||
|
Модулирующие |
Частота |
≥ 100 Гц |
||
|
Длительность |
≥ 0.3 мкс |
|||
|
Скважность |
2 … 1000 |
|||
|
Вход Б |
Максимальный входной уровень |
10 мВт (через аттенюатор при >1 мВт) |
||
|
Время счета |
1 мкс / 10 мкс / 0.1 с / 1 с |
|||
|
Входной импеданс |
50 Ом-коаксиальный канал 7 × 3.04 мм |
|||
|
Канал В |
Частота |
Диапазон частот |
2.0 ГГц … 37.5 ГГц (НГ-синус) |
|
|
Дискретность измерения |
1 Гц / 10 Гц / 100 Гц / 1 кГц |
|||
|
Погрешность измерения |
±(погрешность опорного генератора) |
|||
|
Чувствительность |
2 ГГц…12.4 ГГц |
0.02 мВт |
||
|
12.4 ГГц…25.95 ГГц |
0.05 мВт |
|||
|
29.95 ГГц…37.5 ГГц |
0.1 мВт |
|||
|
Частота |
Частота ИМ-сигнала |
2.0 ГГц … 37.5 ГГц |
||
|
Погрешность измерения |
±(δ опорного генератора + δ внутреннего ВЧ-генератора) |
|||
|
Чувствительность |
2 ГГц…12.4 ГГц |
0.1 мВт |
||
|
12.4 ГГц…37.5 ГГц |
0.2 мВт |
|||
|
Модулирующие |
Частота |
≥ 100 Гц |
||
|
Длительность |
≥ 0.3 мкс |
|||
|
Скважность |
2 … 1000 |
|||
|
Вход В |
Максимальный входной уровень |
10 мВт (через аттенюатор при >1 мВт) |
||
|
Время счета |
1 мкс / 10 мкс / 0.1 с / 1 с |
|||
|
Входной |
2 ГГц…17.44 ГГц |
50 Ом-коаксиальный канал 7 × 3.04 мм |
||
|
17.44 ГГц…25.95 ГГц |
Волноводный канал 11 × 5.5 |
|||
|
25.95 ГГц…37.5 ГГц |
Волноводный канал 7.2 × 3.4 |
|||
|
Опорный |
Частота |
5 МГц |
||
|
Стабильность |
За 30 суток |
±1.5×10–7 |
||
|
При изменении температуры на ±1 °С |
±10–9 |
|||
|
Общие |
Время индикации |
0.1 с … 5 с (±50%) – плавная регулировка |
||
|
Условия |
Температура |
–10 … 50 °С |
||
|
Относительная влажность |
до 98% |
|||
|
Напряжение питания |
220 В/115 В ±10%, 50/400 Гц |
|||
|
Габаритные размеры |
488 × 133 × 555мм |
|||
|
Масса |
20.0кг |
|||
