Отладочный комплект STMicroelectronics STM8L101-EVAL
STM8L101-EVAL – отладочный комплект, представляющий собой полную платформу для разработки и отладки приложений на базе 8-разрядных микроконтроллеров семейства STM8L.
Купить STM8L101-EVAL на РадиоЛоцман.Цены — от 2 903 до 24 052 ₽ 9 предложений от 9 поставщиков Отладочная плата для контроллера семейства STM8L101. На плате USART, LCD 122*32 пиксел (тексто-матричный, через SPI), SD, 4 светодиода, джойстик | |||
STM8L101-EVAL STMicroelectronics | 2 903 ₽ | ||
STM8L101-EVAL STMicroelectronics | 17 497 ₽ | ||
STM8L101-EVAL STMicroelectronics | по запросу | ||
STM8L101-EVAL STMicroelectronics | по запросу |
Подробное описание

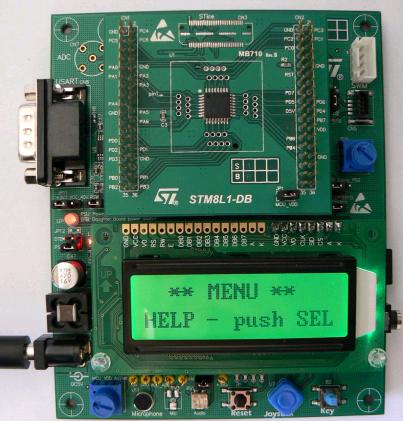

Комплект состоит из материнской платы и дочерней платы с установленным микроконтроллером STM8L101.
Материнская плата (MB709) включает в себя все необходимую периферию, которая подключается к микроконтроллеру на дочерней плате. Для подключения дочерней платы (MB710) установлен специальный 36-выводный коннектор. Благодаря такой конструкции осуществляется доступ ко всей периферии микроконтроллера: UART, SPI, I2C. Дополнительно аппаратные возможности материнской платы позволяют подключать и использовать карты памяти microSD, ЖК дисплей, EEPROM.
Отличительные особенности:
- материнская плата со всей необходимой периферией:
- коннектор для подключения дочерней платы;
- питание платы 5 В;
- настройка основных параметров при помощи переключателей;
- аудиоинтерфейс (воспроизведение и запись);
- установлена дополнительная память с интерфейсом I2C 64 Кбит;
- драйвер и порт RS232;
- слот и интерфейс карт памяти microSD;
- отладочный интерфейс SWIM;
- установлен ЖК дисплей 122×32 с последовательным интерфейсом;
- пользовательские светодиоды, пользовательские кнопки, джойстик, потенциометр;
- дочерняя плата с установленным микроконтроллером STM8L101 в 32-выводном корпусе LQFP:
- ядро STM8, 16 МГц;
- от 4 до 32 КБайт встроенной Flash, до 2 КБайт SRAM;
- напряжение питания от 1.8 до 3.6В (1.65В в режиме «power down»);
- режимы ультранизкого энергопотребления: 350нА при сохранении данных ОЗУ;
- энергопотребление в активном режиме 150 мкА/МГц;
- первоклассные цифровые и аналоговые периферийные устройства;
- диапазон рабочих температур: от -40°С до 85°С или до 125°С.
- полная программная поддержка, примеры и предустановленное ПО для демонстрации возможностей периферии.
Основные параметры
Параметр | Значение |
Интерфейс подключения | RS232 / SWIM |
Ядро базового элемента | STM8 |
Базовый компонент | STM8L101K3T6 |
Разрядность, бит | 8 |
Вспомогательный компонент | MAX3378EEUD M24C64 ST3232ECTR SN74LVC1T45DCKT TS4871IST LD1086D2M33 |
Целевое напряжение, В | 3.3 / 5.0 |
Напряжение питания, В | 5.0 - 10.0 |
Источник питания | внешний |
Руководство пользователя и принципиальная схема материнской и дочерней платы
Варианты написания:
STM8L101EVAL, STM8L101 EVAL
