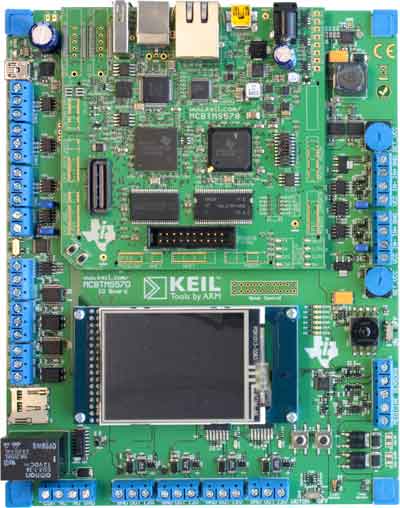

Отладочная плата Keil MCBTMS570
MCBTMS570 – отладочный набор на базе новейшего микроконтроллера с ядром Cortex-R4 от компании Texas Instruments TMS570 и предназначена для разработки приложений высокой надежности и повышенной отказоустойчивости.
Подробное описание
В состав набора входит две платы:
- материнская плата с установленным микроконтроллером и интегрированным эмулятором XDS100v2;
- плата ввода/вывода с установленным дисплеем и дополнительной периферией для организации пользовательского интерфейса, коммуникации с датчиками и внешними устройствами.
На материнской плате установлен микроконтроллер TMS570LS20216, который является самым мощным представителем своей линейки.
Благодаря такой модульной конструкции пользователь получает доступ ко всей периферии и коммуникационным интерфейсам, а также достигается определенная гибкость при разработке и создании систем и приложений.
Плата CPU устанавливается в плату Ввода/Вывода (также включенную в MDK), которая имеет универсальные интерфейсы для подключения датчиков, Flexray/CAN/LIN приемопередатчики, встроенный сенсорный экран на базе ЖКИ и доступ ко всем периферийным модулям TMS570LS20216.
Отличительные особенности:
- установлен микроконтроллер TMS570LS20216:
- два ядра Cortex-R4, рабочая частота до 160 МГц;
- 8 уровневый конвейер;
- модуль вычислений с плавающей точкой;
- модуль защиты памяти;
- 2 МБайт Flash-память, 160 КБайт RAM;
- 3 канала интерфейса CAN;
- интерфейс SPI (3 Мбит/с);
- два 12-канальных 12-битных АЦП;
- установлена дополнительная память 512 КБайт SRAM;
- схема питания для процессора и периферии;
- интегрированный эмулятор XDS100v2;
- порты, драйверы и интерфейсы для подключения внешних датчиков: CAN, LIN, Flexray, RS485;
- порты, драйверы и интерфейсы основных коммуникационных интерфейсов USB, Ethernet;
- установлен цветной ЖК дисплей с последовательным интерфейсом с разрешением 240*320, сенсорный экран;
- установлены датчик температуры и освещенности;
- аудиоинтерфейс (воспроизведение, усилитель, громокоговоритель);
- интерфейс и слот для карт памяти microSD;
- установлены реле и драйверы четырех соленоидов;
- полная программная поддержка, включая среду раработки MDK-ARM, библиотеки драйверов периферии, примеры.
Основные параметры
| Параметр | Значение |
| Интерфейс подключения | USB / JTAG |
| Ядро базового элемента | Cortex-R4 |
| Базовый компонент | TMS570LS20216 |
| Разрядность, бит | 32 |
| Вспомогательный компонент | FT2232RL DP83640 TPS2066 MT48LC4M16A2P XC2C32A-6CPG56C SST25VF512A OPA2363 TPS73433 TPS54550 TPS3808 SN74LVC3G07 |
| Целевое напряжение, В | 1.2 / 1.5 / 1.8 / 3.3 / 5.0 |
| Напряжение питания, В | 12 / 5.0 |
| Источник питания | внешний / USB |
Комплектация:
- Материнская плата.
- Плата ввода/вывода.
- 12 В источник питания от сети переменного тока.
- Адаптер для отладки Segger J-Link Lite.
- Руководство по быстрому старту.
- Диск с ПО, документацией и примерами.
