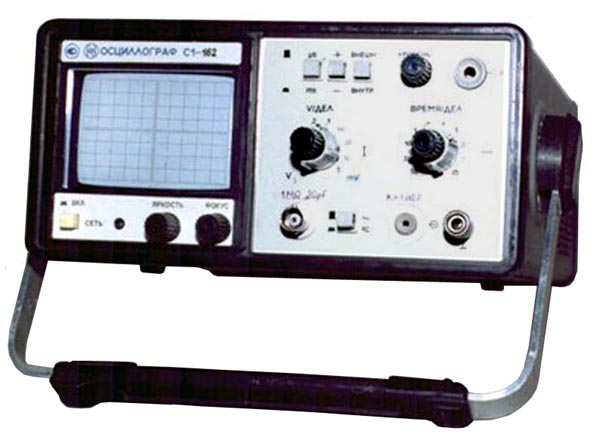

Осциллограф портативный Электроаппарат С1-162

Портативный одноканальный осциллограф с полосой пропускания 0…10 МГц предназначен для исследования электрических сигналов в реальном масштабе времени в диапазоне напряжений от 5 мВ до 25 В и в диапазоне длительностей от 120 нс до 0.5 с.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Подробное описание

Прибор имеет высокую точность измерения, малую потребляемую мощность, малые габариты и массу.

Наличие делителя 1:10 обеспечивает входное сопротивление 10 МОм и расширяет диапазон измеряемых напряжений до 250 В.

Осциллограф удобен и прост в управлении.

Осциллограф портативный Электроаппарат С1-162

Технические характеристики С1-162

Параметры

Значения

Число каналов

1

Полоса пропускания

0 … 10 МГц

ЭЛТ

Тип

8ЛО10И

Рабочая часть экрана

40 × 60 мм

Ширина луча

не более 0.8 мм

Коэффициенты
отклонения

Без делителя

Диапазон

5 мВ/дел … 5 В/дел

Шаг

соответственно ряду чисел 1, 2, 5

С делителем 1:10

до 50 В/дел

Основная погрешность

Без делителя

не более 5%

С делителем 1:10

не более 7%

Параметры
переходной
характеристики

Время нарастания

не более 35 нс

Выброс

не более 7%

Время установления

не более 120 нс

Неравномерность на участке установления

не более 7%

Параметры
входов

Виды входов

открытый и закрытый

Входное сопротивление

Без делителя

1 МОм

С делителем 1:10

10 МОм

Входная емкость

Без делителя

не более 20 пФ

С делителем 1:10

не более 15 пФ

Допускаемое суммарное значение постоянного и переменного
напряжения на закрытом входе при переменной составляющей
не более 25 В

не более 250 В

Горизонтальное
отклонение

Режим работы развертки

автоколебательный

Коэффициенты развертки

Диапазон

50 нс/дел … 50 мс/дел

Шаг

соответственно ряду чисел 1, 2, 5

Основная погрешность
коэффициента развертки

не более 5%

Параметры
внутренней
синхронизации

Диапазон частот

20 Гц … 10 МГц

Минимальный уровень синхронизации в диапазоне частот
гармонического сигнала 100 Гц…2 МГц и для импульсного
сигнала длительностью 120 нс и более

0.8 деления

Максимальный уровень синхронизации в диапазоне частот
гармонического сигнала 20 Гц…10 МГц и для импульсного
сигнала длительностью 120 нс и более

8 делений

Параметры
внешней
синхронизации

Диапазон частот

20 Гц … 10 МГц;

Амплитуда

0.5 … 5 В

Минимальный уровень синхронизации
в диапазоне частот гармонического сигнала 100 Гц…2 МГц

0.2 В

Нестабильность синхронизации

не более 0.02·Т + 10 нс
(Т – длительность развертки, нс)

Параметры
сигнала
калибратора

Форма

меандр

Амплитуда

0.6 В

Частота следования

1 кГц

Погрешность

не более ±1%

Параметры
надежности

Средняя наработка на отказ

не менее 10000 ч

Гамма-процентный срок службы

не менее 10 лет

Напряжение питания от сети переменного тока

220 В / 50 Гц

Потребляемая мощность

не более 25 В·А

Продолжительность непрерывной работы

неограниченная

Рабочие
условия
эксплуатации

Температура окружающей среды

–10 … +50 °C

Относительная влажность воздуха при температуре +25 °C

до 98%

Атмосферное давление

630 … 795 мм рт.

ст.

Габаритные размеры корпуса

100 × 196 × 247 мм

Масса

не более 2.3 кг

Варианты написания:

С1162, С1 162
