Оценочный набор FTDI V2-EVAL

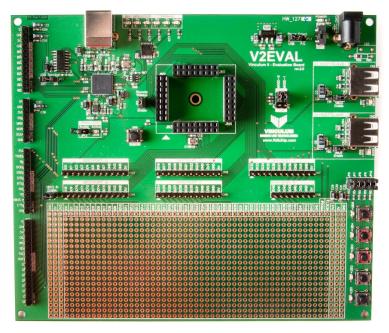

V2-EVAL – полнофункциональная оценочная платформа и отладочная плата для оценки возможностей и разработки приложений на базе хост-контроллера USB VNC2.
 Купить V2-EVAL на РадиоЛоцман.Цены — от 373 до 3 843 ₽30 предложений от 19 поставщиков Микросхема Программируемый логический контроллер PLC, Dev.kit: FTDI; USB A x2,USB B, pin header, solder pads | |||
| V2-EVAL-EXT32 FTDI | 1 117 ₽ | ||
| V2-EVAL-EXT48 FTDI | 3 325 ₽ | ||
| V2-EVAL (UK) FTDI | по запросу | ||
| V2-EVAL-EXT48 | по запросу | ||
Подробное описание
Сам хост-контроллер на плате не установлен, плата рассчитана на подключение процессорного модуля с хост-контроллером VNC2 в различном корпусном исполнении (приобретаются отдельно):
- V2-EVAL-EXT32 (модуль с VNC2 в 32-выводном корпусе);
- V2-EVAL-EXT48 (модуль с VNC2 в 48-выводном корпусе);
- V2-EVAL-EXT64 (модуль с VNC2 в 64-выводном корпусе).
Несмотря на такую конструкцию платформа позволяет протестировать все возможности VNC2. Установлено два основных USB порта со всеми необходимыми внешними компонентами, подключенных к VNC2. С целью программирования и отладки на плате имеется USB порт с 4-канальным преобразователем интерфейса FT4232H, на базе которого и реализуются все необходимые интерфейсы и сигналы управления. Все линии ввода/вывода, сигнальные линии последовательных и параллельных интерфейсов (UART, FIFO, SPI) доступны на коннекторах по периметру платы.
Питание платы может осуществляться от внешнего источника питания или от интерфейса USB.
Отличительные особенности:
- оценочная платформа с сокетом для подключения процессорных модулей на базе VNC2;
- два USB порта подключенных к хост-контроллеру VNC2;
- USB порт для отладки и программирования и интегрированный преобразователь интерфейсов:
- 4-канальный преобразователь интерфейсов FT4232H;
- реализация последовательного интерфейса UART;
- реализация отладочного интерфейса;
- формирование управляющих сигналов;
- линии ввода вывода и сигнальные линии интерфейсов доступны на коннекторах по периметру платы;
- реализация последовательных (SPI, UART) и параллельного (FIFO) интерфейса;
- выходы ШИМ, линии ввода/вывода общего назначении;
- возможность питания от внешнего источника или от USB;
- установлен регулятор напряжения для питания хост-контроллера и периферии;
- поле для макетирования;
- пользовательские кнопки и светодиоды;
- полная программная поддержка: примеры, среда разработки и отладочные инструменты.
Основные параметры
| Параметр | Значение |
| Интерфейс подключения | USB |
| Базовый компонент | Vinculum-II (VNC2) |
| Разрядность, бит | 8/16/32 |
| Вспомогательный компонент | AIC1735-33 93LC56 SN74HCT595D SN74CBT3257D SN74LVC2G125 |
| Целевое напряжение, В | 3.3 |
| Напряжение питания, В | 5.0 |
| Источник питания | USB / внешний |
Комплектация:
- Оценочная плата V2-EVAL.
- Источник питания 5 В/1 А.
- Кабель USB A/B
Техническое описание и принципиальная схема оценочной платы
Варианты написания:
V2EVAL, V2 EVAL
