Генератор импульсов Маяк Г5-64

Прибор формирует импульсы с широким диапазоном временных и амплитудных параметров.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Подробное описание

Режимы выдачи основных импульсов – одиночные и парные последовательности импульсов любой полярности.

Прибор используется для импульсных измерений при настройке и испытаниях различной радиоэлектронной аппаратуры.

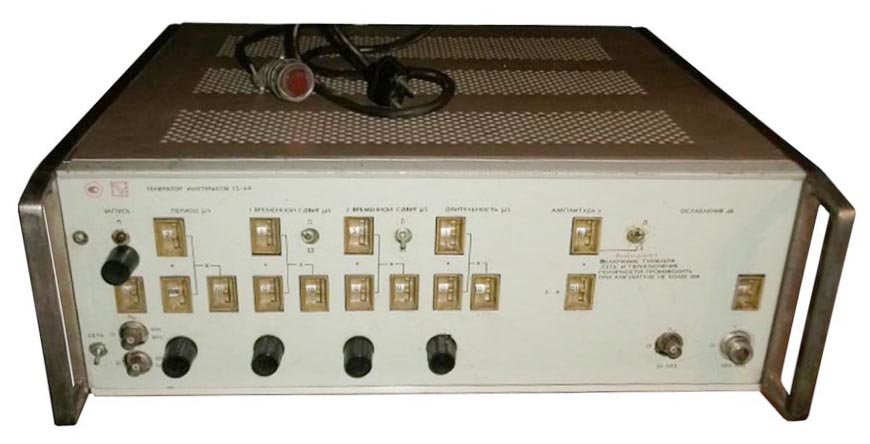

Генератор импульсов Маяк Г5-64

Технические характеристики Г5-64

Параметры

Значения

Число каналов

1

Длительность основных импульсов т

20 нс … 50 мс

Период повторения
импульсов

Одиночных (Т)

500 нс … 1 с

Парных (Тп)

1 мкс … 1 с

Амплитуда (U) на нагрузке 50±1 Ом

0.5 … 50 В

Погрешность
установки U

при U = 5 … 50 В

0.1·U

при U < 5 В

0.15·U

Временной сдвиг

Основных импульсов относительно
синхроимпульса (D)

10 нс … 1 с

Между парными импульсами (Dп)

500 нс … 1 с при
20·T < Dп < 0.5·Tп

Длительность фронта

10 нс

Длительность среза

20 нс

Выброс на вершине
и в паузе

при U = 40 … 50 В

0.05·U



при U < 40 В

0.1·U



Неравномерность вершины

0.05·U

Минимальная скважность в режимах одинарных и парных импульсов

20

Погрешность установки
длительности импульсов

при т > 100 нс

не более ± (0.1·т + 3 нс)

при т ≤ 100 нс

не более ± (0.1·т + 20 нс)

Погрешность установки периода повторения импульсов

не более ±0.1·Т

Погрешность установки
временного сдвига

при D > 100 нс

не более ±(0.1·D + 3 нс)

при D ≤ 100 нс

не более ±(0.1·D + 20 нс)

Дискретность установки временных параметров

0.01 от максимального
значения в поддиапазоне

Внешний запуск

импульсами обеих полярностей;
синусоидальным напряжением;
разовый от кнопки

Питание от сети переменного тока частотой

220 ±22 В / 50 ±0.5 Гц
220 ±11 В / 400 +28–12 Гц

Условия эксплуатации

Температура

+5 … +40° С

Относительная влажность

95% при 30° С

Потребляемая мощность

не более 250 В·А

Габаритные размеры

480 × 180 × 475 мм

Масса

16 кг

Варианты написания:

Г564, Г5 64
