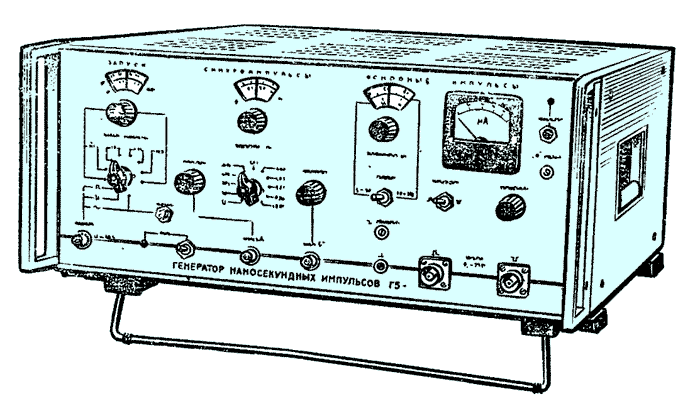

Генератор импульсов Г5-47
Генератор Г5-47 предназначен для исследования, настройки и проверки быстродействующих импульсных устройств, для исследования переходных характеристик, испытания и настройки широкополосных усилителей, устройств совпадения, временных анализаторов, для проверки импульсных характеристик полупроводниковых приборов.
Подробное описание
Прибор формирует одиночные последовательности прямоугольных импульсов наносекундной длительности любой полярности.
Технические характеристики Г5-47
|
Параметры |
Значения |
|
|
Длительность импульсов (т) |
Диапазон |
3 … 100 нc |
|
Погрешность установки |
не более ±(0.1·т +1 нс) |
|
|
Амплитуда импульсов (U) |
Значение |
50 В |
|
Погрешность установки |
не более ±0.1·U |
|
|
Сопротивление нагрузки |
75 Ом |
|
|
Выбросы |
не более 5% |
|
|
Частота повторения импульсов (F) |
Диапазон |
20 Гц … 200 кГц |
|
Погрешность установки |
не более ±(0.1·F + 4 Гц) |
|
|
Временной сдвиг (D) |
Значение |
0 … 1 мкс |
|
Погрешность установки |
не более ±(0.1·D + 10 нс) |
|
|
Питание от сети переменного тока |
220 ±22 В / 50 ±0.5 Гц |
|
|
Потребляемая мощность |
200 В·А |
|
|
Условия эксплуатации |
Температура |
+5 … 40 °С |
|
Относительная влажность |
до 95% при +35 °С |
|
|
Габаритные размеры |
490 × 215 × 475 мм |
|
|
Масса |
не более 19 кг |
|
