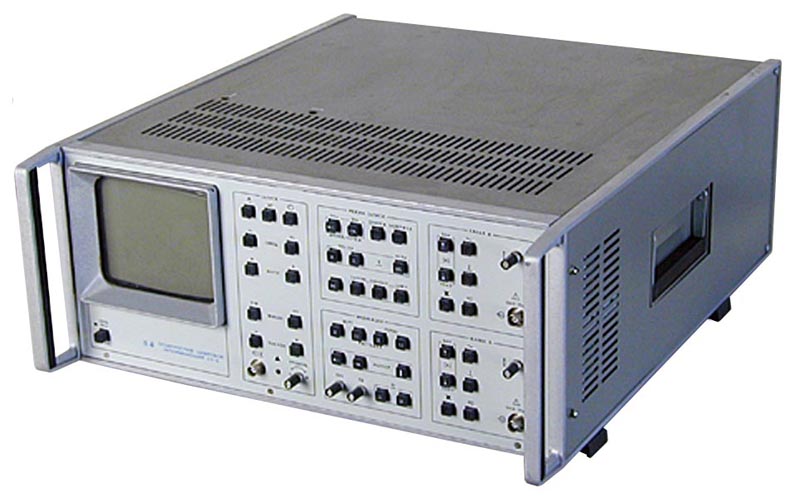

Осциллограф цифровой запоминающий Калибр С9-8
Осциллограф С9-8 предназначен для исследования формы электрических сигналов путем их визуального наблюдения, измерения их амплитудных и временных параметров с выводом цифровой информации параметров измеряемых сигналов и коэффициентов отклонения на экран ЭЛТ и интерфейс типа КОП (канал общего пользования).
Подробное описание
Осциллограф обеспечивает работу в составе автоматизированных измерительных систем и систем контроля.
Применяется в различных областях науки и техники при наладке и ремонте радиоэлектронной аппаратуры, для измерений в ядерной физике, оптике, гидравлике.
Принцип действия осциллографа основан на аналого-цифровом преобразовании исследуемых сигналов и хранении информации о них в цифровом запоминающем устройстве. Преобразование в цифровую форму и запоминание осуществляются в реальном времени. Аналого-цифровой преобразователь (АЦП) выполнен по оригинальной схеме, обеспечивающей высокую частоту дискретизации до 20 МГц. Для преобразования информации, управления режимами работы прибора используется поразрядно наращиваемый микропроцессор 589 серии.
Независимо от того, является сигнал однократным или повторяющимся, он индицируется на экране ЭЛТ типа 16ЛК1Б без мерцаний и потери яркости.
Применение кинескопа 16ЛК1Б с высокой разрешающей способностью и повышенной яркостью резко повысило качество изображения на экране осциллографа и отпала необходимость в традиционных ручках "Фокус" и "Яркость".
Значение амплитуды сигнала в точке положения маркера или между маркерами индицируется в буквенно-цифровой форме на экране ЭЛТ. Память используется для записи с одного или двух входов. В любом случае имеется режим хранения эталонного сигнала, при котором одновременно индицируется текущий изменяющийся сигнал вместе с эталонным.
Режим растяжки изображения по вертикали и горизонтали дает возможность детального просмотра и точных замеров исследуемых импульсов, особенно низкочастотных сигналов с частотой повторения 0.01 Гц и ниже.
Осциллограф С9-8 имеет программное управление чувствительностью записи и режимами работы. Цифровые данные об измеряемых сигналах сохраняются до выключения питания прибора и могут быть переданы на внешние устройства, интерфейс КОП, что дает возможность использования прибора в автоматизированных измерительных системах.
Технические характеристики С9-8
|
Параметры |
Значения |
|
|
Число каналов |
2 |
|
|
Время нарастания переходной характеристики |
150 нс |
|
|
Максимальная частота дискретизации |
20 МГц |
|
|
Период дискретизации |
50 нс/точка … 20 с/точка |
|
|
Шаг дискретизации временных и амплитудных значений |
1; 2; 5 |
|
|
Диапазон амплитуд исследуемых сигналов |
50 мВ … 50 В |
|
|
Основная погрешность |
Значения сигнала |
±1.5% |
|
Временных интервалов |
±0.3% |
|
|
Входное сопротивление |
1±0.03 МОм |
|
|
Входная емкость |
не более 35 пФ |
|
|
Режим растяжки |
по вертикали |
1-2-4-8 |
|
по горизонтали |
1-2-4-8-16-32 |
|
|
Разрядность АЦП |
8 |
|
|
Емкость памяти |
2048 байт |
|
|
Рабочая часть экрана |
85 × 107 мм |
|
|
Питание от сети переменного тока |
220 В / 50 Гц |
|
|
Потребляемая мощность |
не более 440 В·А |
|
|
Условия эксплуатации |
Диапазон рабочих температур |
10 … 35 °С |
|
Относительная влажность воздуха |
80% при температуре 25 °С |
|
|
Атмосферное давление |
650 … 800 мм рт. ст. |
|
|
Габаритные размеры |
488 × 213 × 573 мм |
|
|
Масса |
35 кг |
|
Варианты написания:
С98, С9 8
