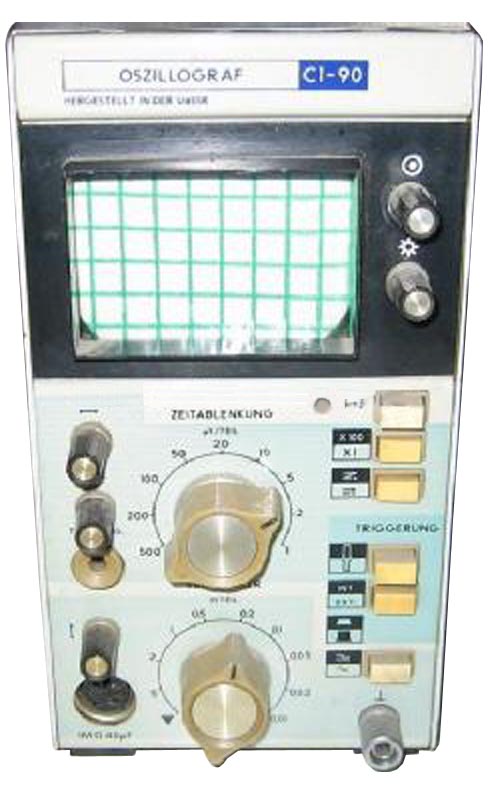

Осциллограф С1-90

Параметры

Значения

ЭЛТ

Рабочая часть экрана

30 × 50 мм (6 × 10 дел.)

Толщина линии луча

не более 0.8 мм

Минимальная частота следования развертки, при которой обеспечивается
наблюдение исследуемого сигнала на развертке 1 мкс/дел.

не более 500 Гц

Канал вертикального
отклонения

Полоса пропускания

0 … 1 МГц

Время нарастания переходной характеристики усилителя

не более 350 нс

Выброс на переходной характеристике

не более 10%

Нелинейность амплитудной характеристики в пределах
рабочей части экрана

не более 10%

Смешение луча из-за дрейфа усилителя в течение 1 ч
после 5-минутного прогрева при стабильном напряжении
сети питания

не более 0.5 дел.

Кратковременный дрейф луча за 1 мин

не более 0.2 дел.

Скачок луча от переключения переключателя V/ДЕЛЕНИЕ

не более 0.5 дел.

Входной импеданс
усилителя

с делителем 1:1

1 МОм ±5% || не более 150 пФ

с делителем 1:10

10 МОм ±10% || не более 25 пФ

Погрешность деления делителя 1:10

не более ±5%

Вход осциллографа

открытый, закрытый

Суммарное максимально допустимое значение постоянного
и переменного напряжений, которое можно подавать
при закрытом входе усилителя

не более 250 В

Максимальная амплитуда
исследуемого сигнала

без делителя

30 В

с делателем 1:10

300 В

Завал вершины импульса длительностью 4 мс
при закрытом входе

не более 10%

Минимальный коэффициент отклонения

10 мВ/дел.
(максимальная
чувствительность 0.5 мм/мВ)

Коэффициент отклонения

устанавливается ступенями
в диапазоне

10 мВ/дел.

… 5 В/дел.

перекрытие

2 и 2.5 раза

Погрешность калибровки коэффициента отклонения канала

не более ±10%

Развертка

Режимы работы

ждущий, автоколебательный

Коэффициент развертки

диапазон

1 мкс/дел. … 50 мс/дел.

количество поддиапазонов

15

перекрытие

2 и 2.5 раза

Нелинейность развертки в пределах рабочей части
экрана ЭЛТ в диапазоне 1 мкс/дел. … 50 мс/дел.

не более ±10%

Погрешность калибровки коэффициентов развертки

не более ±10%

Синхронизация развертки

внутренняя, внешняя

Внутренняя синхронизация

полярность сигнала

любая

минимальная
амплитуда изображения

1 дел.

диапазон частот

5 Гц … 1 МГц

Внешняя синхронизация

полярность сигнала

любая

амплитуда

0.7 … 10 В

Задержка начала развертки относительно сигнала

не более 0.5 мкс

Амплитуда отрицательного пилообразного напряжения
развертки на гнезде «^-V^-»

не менее 5 В

Усилитель канала
горизонтального
отклонения

Коэффициент отклонения на частоте 1 кГц

не более 0.5 В/дел.

Полоса пропускания

20 Гц … 200 кГц

Общие
характеристики

Время самопрогрева

5 мин

Время непрерывной работы

8 ч

Среднее время безотказной работы

не менее 2000 ч

Питание от сети переменного тока

220±22 В / 50 и 60 Гц

Потребляемая мощность

не более 20 В·А

Габаритные размеры

296 × 190 × 100 мм

Габаритные размеры без учета выступающих частей

250 × 180 × 100 мм

Масса

не более 3.5 кг
