Стандарт частоты и времени водородный Кварц Ч1-76А

Стандарт частоты и времени водородный Ч1-76А предназначен для работы в качестве генератора высокостабильных, высокоточных, спектрально-чистых сигналов частотой 5 МГц.

Подробное описание

Прибор Ч1-76А является первым в мире водородным стандартом частоты и времени пассивного типа.

Он работает на принципе излучения атомов водорода, однако, квантовое устройство излучает только под действием внешнего сигнала, сформированного из сигнала кварцевого генератора и используется для автоподстройки частоты этого генератора в качестве частотного дискриминатора.

Область применения: национальные службы времени и частоты, наземные пункты слежения и управления спутниковых радионавигационных систем.

Основные особенности стандартов частоты и времени Ч1-76А:

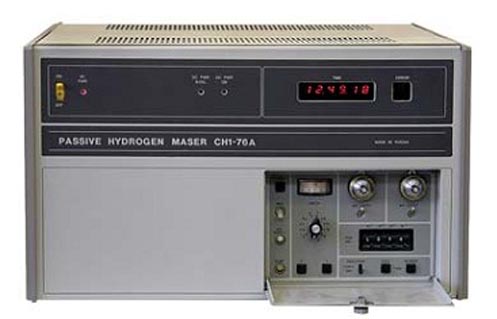

Стандарт частоты и времени водородный Кварц Ч1-76А

Технические характеристики Ч1-76А

Параметры Значения

Частота

Выходных сигналов

5 МГц

Сигналы времени

1 Гц

Среднеквадратическое значение напряжения выходного сигнала 5 МГц
на нагрузке 50 Ом

1±0.2 В

Относительная погрешность по частоте (на межповерочном интервале 1 год)

не более ±1.5·10–12

Нестабильность частоты выходного
сигнала 5 МГц (среднеквадратическое
относительное двухвыборочное отклонение
частоты)

1 c

не более 1.5·10–12

10 c

не более 5·10–13

100 c

не более 2·10–13

1000 c

не более 5·10–14

1 ч

не более 2·10–14

1 cут

не более 1·10–14

Нестабильность частоты за интервалы времени больше 100 с обеспечивается
при точности поддержания температуры воздуха окружающей среды

± 1 °С

Относительное среднее систематическое изменение частоты за 1 сут

не более 3·10–15

Дополнительное относительное изменение частоты при изменении окружающей
температуры на 1 °С в интервале рабочих температур (ТКЧ)

не более ±2·10–14

Диапазон перестройки частоты корректором при разрешающей способности 1·10–14

не менее 1·10–10

Уровень фазовых шумов
в одной боковой полосе

при отстройке 10 Гц

не более –120 дБ/Гц

при отстройке 100 Гц

не более –140 дБ/Гц

при отстройке 1 кГц и 10 кГц

не более –150 дБ/Гц

Параметры импульсного сигнала
частотой 1 Гц

Амплитуда (RН=50 Ом)

не менее 2.5 В

Длительность

10 … 20 мкс

Длительность фронта

не более 30 нс

Общие данные

Диапазон рабочих температур

+5 … +40 °С

Относительная влажность воздуха
при температуре 25 °С

до 80%

Питание от сети переменного тока

220±22 В / 50±1 Гц;
220±11 В, 115±6 В / 400 Гц

При отключении напряжения сети стандарт автоматически
переключается на питание от внешнего источника
постоянного тока напряжением 22-30 В

Потребляемая
мощность

от сети
переменного тока

140 В·А

от источника
постоянного тока

90 Вт

Габариты

480 × 280 × 555 мм

Масса

55 кг

Варианты написания:

Ч176А, Ч1 76А
