Оценочная плата Embest EB-SAM9G45

EB-SAM9G45 – оценочная плата для разработки и отладки приложений на базе высокопроизводительного 32-разрядного микроконтроллера AT91SAM9G45 с рабочей частотой 400 МГц.

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

Подробное описание

Плата представляет собой высокоинтегрированное решение и имеет всю необходимую периферию и коммуникационные интерфейсы, включая USB Host, USB Device, Ethernet, слот для карт памяти SD/MMC, ЖК дисплей, коннектор расширения, аудиоинтерфейс и цифровой интерфейс IIS.

Кроме того, установлена дополнительная память нескольких типов и все необходимые внешние компоненты.
Для отладки и программирования имеется интерфейс JTAG. Поддержка Linux 2.6 и WinCE 6.0, наличие множества демонстрационных приложений и исходных кодов дает пользователям дополнительные возможности и преимущества при разработке приложений.

ЖК дисплей с диагональю 4.3 дюйма выполнен в виде отдельного подключаемого модуля и имеет сенсорный резистивный экран для возможности организации интеллектуального и удобного пользовательского интерфейса.

Отличительные особенности:

высокоинтегрированная плата:
- установлен микроконтроллер AT91SAM9G45:
  - ядро ARM926EJ-S, рабочая частота 400 МГц;
  - 32 Кбайт кэш инструкций, 32 КБайт кэш данных;
  - 64 КБайт ROM, 64 КБайт RAM;
- установлен кварцевый резонатор 12 МГц и 32 кГц;
- установлена дополнительная память:
  - 2 МБайт NORFlash;
  - 256 МБайт NAND Flash;
  - 64 КБайт EEPROM;
  - 64 МБайт DDR2 RAM;
- порт 10/100 Ethernet (RJ45);
- высокоскоростной порт USB Host, USB Device;
- порт IIS, стерео вход/выход;
- аудиоинтерфейс;
- четыре канала UART интерфейса;
- интерфейс UART DBGU;
- 60-выводный коннектор расширения с сигналами линий ввода/вывода;
- коннектор для подключения платы ЖК дисплея;
- слот для карт памяти SD/MMC;
- пользовательские кнопки, светодиоды, светодиоды статуса;
- установлен источник резервного питания (батарея CR2032);
- отладочный интерфейс JTAG;
- разъем для подключения внешнего источника питания, выключатель питания и индикатор;
- размеры модуля: 120 мм * 90 мм;
полная программная поддержка, исходные коды, примеры и демонстрационное ПО.

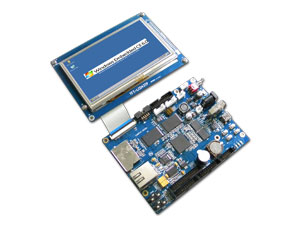

Embest: оценочная плата EB-SAM9G45

Основные параметры

Параметр	Значение
Интерфейс подключения	USB / UART / JTAG
Ядро базового элемента	ARM926EJ-S
Базовый компонент	AT91SAM9G45
Разрядность, бит	32
Вспомогательный компонент	DM9161AEP XWM8731EDS MAX682ESA MAX3232C K9F2G08U0B K4T51083QG-HC AT24C512 AT45D321D
Целевое напряжение, В	1.0 / 1.8 / 3.3 / 5.0
Напряжение питания, В	5.0
Источник питания	внешний / USB

Комплектация:

Оценочная плата EB-SAM9G45
Набор кабелей (USB, Ethernet, IDC10, DB9-IDC10
Сетевой источник питания 12 В
Модуль ЖК дисплея
Диск с ПО, примерами, документацией

Принципиальная схема оценочной платы
