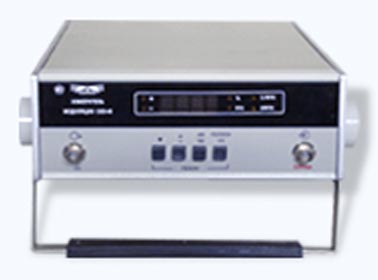

Измеритель модуляции НЗиФ СК3-46
Измеритель модуляции СК3-46 предназначен для измерения девиации частоты частотно-модулированных сигналов и коэффициента амплитудной модуляции амплитудно-модулированных сигналов.
Купить СК3-46 на РадиоЛоцман.Цены — от 45 000 до 72 000 ₽ Измеритель модуляции | |||
| Измеритель СК3-46 (388) | 45 000 ₽ | ||
| СК3-46 | 72 000 ₽ | ||
Подробное описание
С помощью измерителя модуляции СК3-46 может быть также измерен коэффициент амплитудной модуляции, сопутствующей ЧМ сигналу, и девиация частоты, сопутствующая АМ сигналу.
Наличие выхода низкой частоты и малый уровень гармоник, вносимых в измеряемый сигнал, позволяет при помощи прибора измерять искажения закона модуляции АМ и ЧМ сигналов.
Принцип действия измерителя модуляции СК3-46 основан на измерении пикового значения амплитуды продетектированного сигнала, пропорциональной измеряемому значению девиации частоты или коэффициенту амплитудной модуляции.
Измеритель модуляции СК3-46 построен по принципу супергетеродинного приемника с однократным преобразованием частоты входного сигнала стробоскопическим преобразователем на промежуточную частоту.
Детектирование ЧМ сигнала основано на преобразовании модулированного по частоте сигнала промежуточной частоты в последовательность импульсов с постоянной амплитудой и длительностью, временное положение которых соответствует закону модуляции исследуемого ЧМ сигнала.
Выделение низкочастотного модулирующего напряжения из спектра сформированной последовательности осуществляется фильтрацией.
Детектирование АМ сигнала производится детектором, охваченным отрицательной обратной связью. При стабилизации среднего уровня напряжения промежуточной частоты схемой автоматической регулировки усиления, выходной продетектированный сигнал пропорционален коэффициенту амплитудной модуляции.
Технические характеристики СК3-46
|
Параметры |
Значения |
|
|
Диапазон частот входного сигнала в режиме измерения девиации частоты |
5 … 6 МГц |
|
|
Диапазон частот входного сигнала в режиме измерения амплитудной модуляции |
5 … 6 МГц |
|
|
Диапазон напряжений входного сигнала |
в диапазоне частот 400 МГц |
0.02 … 1 В |
|
в диапазоне частот 1000 МГц |
0.04 … 1 В |
|
|
в диапазоне частот 1500 МГц |
0.07 … 1 В |
|
|
Диапазон модулирующих частот прибора |
0.05 … 30 кГц |
|
|
Пределы измерения девиации частоты |
в полосе НЧ прибора 3.4 кГц |
1 … 300 кГц |
|
в полосе НЧ прибора 30 кГц |
5 … 300 кГц |
|
|
Основная погрешность измерения девиации частоты |
не более ±2% |
|
|
Среднеквадратическое значение частотного фона и шума |
в диапазоне частот входного |
не более 10 Гц+1∙10–7f |
|
в диапазоне частот входного |
не более 20 Гц |
|
|
Коэффициент гармоник огибающей, вносимых прибором |
в диапазоне модулирующих |
не более 0.2% |
|
в диапазоне модулирующих |
не более 0.3% |
|
|
Коэффициент перехода амплитудной модуляции в частотную, на один процент амплитудной |
не более 10 Гц |
|
|
Пределы измерения коэффициента амплитудной модуляции |
в полосе НЧ прибора 3.4 кГц |
1 … 100% |
|
в полосе НЧ прибора 30 кГц |
5 … 100% |
|
|
Основная погрешность измерения коэффициента амплитудной модуляции |
±25 |
|
|
Среднеквадратическое значение амплитудного фона |
в полосе НЧ прибора 30 кГц |
не более 0.3% |
|
в полосе НЧ прибора 3.4 кГц |
не более 0.1% |
|
|
Коэффициент гармоник огибающей, вносимых прибором |
при коэффициенте АМ 30% |
не более 0.5% |
|
при коэффициенте АМ 90% |
не более 1.0% |
|
|
Коэффициент перехода частотной модуляции в амплитудную, на 1 кГц девиации при девиации |
не более 0.02% |
|
|
Параметры питания |
Напряжение переменного тока |
220 ±22 В |
|
Частота |
50 ±0.5 Гц |
|
|
Напряжение переменного тока |
220 ±11 В |
|
|
Частота |
400 ±12 Гц |
|
|
Содержание гармоник |
до 5% |
|
|
Эксплуатационные параметры |
Время непрерывной работы |
не менее 8 ч |
|
Средняя наработка на отказ |
не менее 8000 ч |
|
|
Потребляемая мощность |
не более 15 В·А |
|
|
Габаритные размеры прибора |
260 × 93 × 375 мм |
|
|
Масса прибора |
не более 3.3 кг |
|
