Отладочный набор Embest DevKit3250
DevKit3250 – отладочный набор для разработки приложений и встраиваемых систем на базе микроконтроллера LPC3250, которые требуют высокой производительности, интеграции и низкого энергопотребления.
Подробное описание

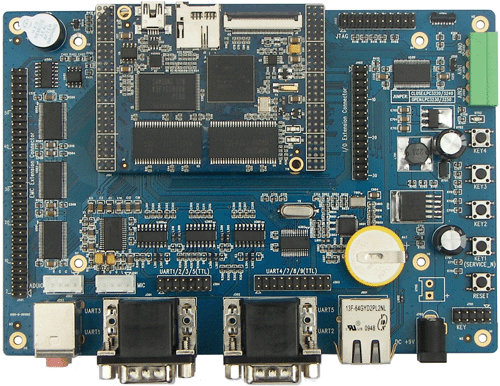

В состав набора входит базовая плата и процессорный модуль Mini3250.
Mini3250 – процессорный модуль на базе процессора LPC3250 с тактовой частотой до 266 МГц и ядром ARM926EJ-S. На модуле имеется 128 МБ NAND Flash, 64 МБ ОЗУ и 4 МБ NOR Flash. Имеется возможность подключения LCD TFT посредством 40-выводного разъема. На Mini3250 разработчику доступны разъем для подключения карт памяти TF и порт USB 2.0 OTG.
Базовая плата – это высокоинтегрированная платформа, предназначенная для расширения возможностей, коммуникационных интерфейсов и периферии процессорного модуля. На плате имеется 8 каналов интерфейса UART (4 канала TTL уровни, 4 канала RS232), инфракрасный порт IrDA, шина EMC, Ethernet порт и драйвер физического уровня, дополнительная память EEPROM, средства организации пользовательского интерфейса, аудиоинтерфейс, модуль часов реального времени с резервным источником питания, а также интерфейс отладки и программирования JTAG. Наличие коннектора расширения позволяет наращивать возможности системы.
Процессорный модуль подключается к базовой плате при помощи установленного специального 3-рядного 27-выводного коннектора.
Отличительные особенности:
- процессорный модуль Mini3250
- установлен микроконтроллер LPC3250 ARM926EJ-S с тактовой частотой до 266МГц;
- внешняя память:
- 64 МБайт ОЗУ (SDRAM),
- 128 МБайт NAND Flash,
- 4 МБайт Nor Flash;
- сопроцессор VFP;
- 40-выводный интерфейс для подключения LCD;
- разъем для подключения карт TF;
- USB OTG 2.0 (разъем типа mini-B);
- интерфейс JTAG;
- 7 UART;
- Ethernet;
- 3-рядный 27-выводный коннектор для подключения к базовой плате;
- температурный диапазон: 0°C...70°С;
- размер платы: 75 мм × 75 мм;
- базовая плата:
- богатый набор коммуникационных интерфейсов и портов:
- 4 канала RS232;
- 4 канала UART (TTL уровни);
- IrDA порт;
- шина EMC: 24-битная адресная шина, 16-битная шина данных, сигналы управления;
- интерфейс и порт Ethernet 10/100 Мбит/с (RJ45);
- установлена память EEPROM с интерфейсом I2C;
- интерфейс АЦП;
- аудиоинтерфейс: микрофонный вход, стерео выход;
- модуль часов реального времени с резервным источником питания;
- сигналы 23 линий ввода/вывода доступны на установленном коннекторе (I2C, SPI, ШИМ);
- схема обспечения питания периферии и микроконтроллера;
- интерфейс JTAG;
- средства для организации пользовательского интерфейса: кнопки, динамик;
- богатый набор коммуникационных интерфейсов и портов:
- полная программная поддержка, документация, операционная система.
Основные параметры
Параметр | Значение |
Интерфейс подключения | USB / RS232 / JTAG / UART |
Ядро базового элемента | ARM926EJ-S |
Базовый компонент | LPC3250 |
Разрядность, бит | 32 |
Вспомогательный компонент | MAX3232 UDA1380 |
Целевое напряжение, В | 3.3 / 5.0 |
Напряжение питания, В | 5.0 / 12.0 |
Источник питания | USB / внешний |
Комплектация:
- Процессорный модуль Mini3250
- Базовая плата
- Набор кабелей (RS232, USB, Ethernet)
- Сетевой источник питания 12 В
- Карта памяти 2 ГБ
