Генератор сигналов высокочастотный Меридиан Г4-119А

Генератор сигналов высокочастотный Г4-119А может применяться в лабораторных, заводских и полевых условиях и предназначен для питания высокочастотной энергией различных радиотехнических устройств, где не требуется точно установленного уровня выходной мощности (например, для питания измерительных линий, направленных ответвителей, высокочастотных мостов, антенн, для настройки и испытания резонансных измерителей частоты, фильтров, входных цепей приемников и т.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Подробное описание

д.).

Генератор сигналов может применяться при выполнении следующих работ:

  • измерении КСВ;
  • измерении добротности колебательных систем;
  • градуировке аттенюаторов;
  • настройке контуров ВЧ;
  • проверке трактов ЧМ приемников;
  • измерении чувствительности приемников.

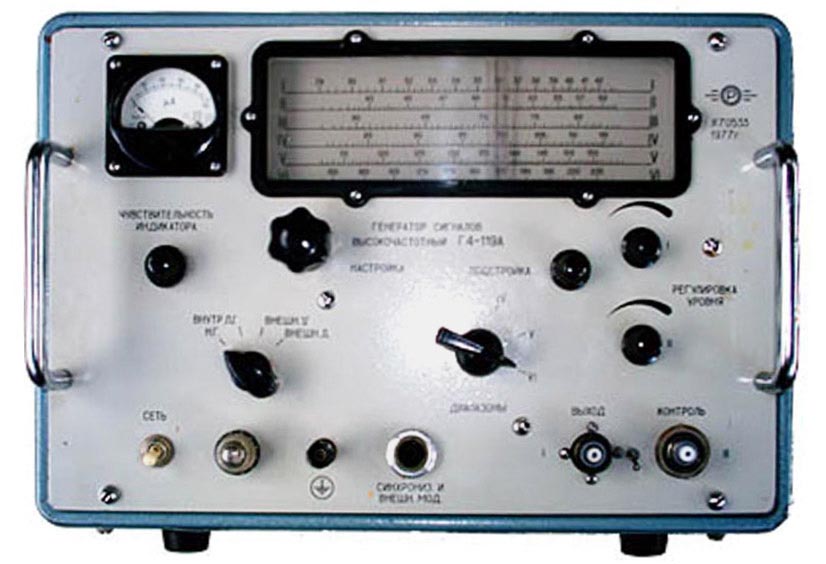

Генератор сигналов высокочастотный Меридиан Г4-119А

Технические характеристики Г4-119А

Параметры

Значения

Виды работ

Непрерывная генерация (НГ)

Внутренняя модуляция меандром

Внешняя импульсная модуляция
импульсами положительной полярности

Внешняя импульсная модуляция
импульсами отрицательной полярности

Диапазон частот

30 … 200 МГц

Поддиапазоны

I

30 … 42 МГц

II

42 … 59 МГц

III

59 … 83 МГц

IV

83 … 115 МГц

V

115 … 156.5 МГц

VI

156.5 … 200 МГц

Погрешность установки частоты генератора по шкале

не более ±1.5%

Кратковременная нестабильность частоты генератора за последующие
10 минут после часового самопрогрева при работе в режиме непрерывной
генерации и неизменных внешних условиях

не более ±0.03%

Паразитная девиация частоты в режиме непрерывной генерации

не более 7·10–5 от несущей частоты

Уровень выходной мощности

На гнезде ВЫХОД в режиме НГ
на внешней нагрузке 75 Ом

не менее 1 Вт

На гнезде КОНТРОЛЬ в режиме НГ
при нагруженном гнезде ВЫХОД
на внешней нагрузке 75 Ом

не менее 10 мВт

КСВ нагрузки

не более 1.4

Регулировка выходной мощности относительно максимальной

не менее 30 дБ

Параметры внешних
модулирующих импульсов

Длительность

3 … 20 мкс

Частота следования

100 … 10000 Гц

Амплитуда

от 35 до 80 В

Фронт

не более 0.3 мкс

Спад

не более 0.3 мкс

Неравномерность на вершине

не более 10%

Параметры выходных
ВЧ импульсов

Фронт

не более 0.7 мкс

Спад

не более 0.8 мкс

Неравномерность на вершине

не более 10%

Нестабильность фронта
и спада импульсов (флюктуация)

не более 0.5 мкс

Параметры сигнала
при внутренней модуляции

Частота следования

1000 Гц ±10%

Асимметрия меандра

не более 10%

Амплитуда выходных синхроимпульсов в режиме меандра

не менее 5 В

Время самопрогрева в интервале рабочих температур

1 час

Рабочие условия эксплуатации

Окружающая температура

–30 … +50 °С

Относительная влажность

до 95% при температуре +25 °С

Питание от сети переменного тока

50 Гц ±1% / 220 В ±10%

400 Гц+7–5% / 115 В ±5% и 220 В ±5%

Потребляемая мощность

не более 130 В·А

Время непрерывной работы

8 ч

Среднее время безотказной работы

850 ч

Габариты

390 × 300 × 280 мм

Масса

17 кг

Варианты написания:

Г4119А, Г4 119А
