Процессорный модуль Microchip MA180031

MA180031 – подключаемый процессорный модуль для совместного использования с отладочной платой PIC18 Explorer Board (DM183032).

Купить MA180031 на РадиоЛоцман.Цены — от 977 до 9 320 ₽ 12 предложений от 12 поставщиков Дочерняя плата, 44-контактный вставной модуль PIC18F46K80, подключается к плате PIC18 Explorer
IC Home Весь мир	MA180031 Microchip	2 833 ₽
ЧипСити Россия	MA180031 Microchip	4 279 ₽
ЭИК Россия	MA180031 Microchip	5 189 ₽
Элитан Россия	MA180031 Microchip	9 320 ₽

Подробное описание

На плате установлен высокопроизводительный 8-разрядный микроконтроллер PIC18F46K80 с интегрированным модулем ECAN.

Благодаря возможностям микроконтроллера пользователи получают возможность разрабатывать и отлаживать на базе отладочной платы приложения с коммуникационным интерфейсом по спецификации CAN 2.0B без дополнительного приобретения отдельной отладочной платы.

На плате модуля дополнительно имеются два сенсорных контакта, которые подключенны к портам микроконтроллера для оценки возможностей и реализации емкостного сенсорного интерфейса.

Отличительные особенности:

миниатюрный процессорный модуль для подключения к отладочной плате:
- установлен 8-разрядный микроконтроллер PIC18F46K80:
  - технология сверхнизкого энергопотребления nanoWatt XLP;
  - 64 КБайт встроенной Flash-памяти программ;
  - 1 КБайт EEPROM память данных;
  - 3.6 КБайт SRAM;
  - поддержка самопрограммирования под управлением программы;
  - встроенный модуль ECAN, отвечающий спецификации CAN 2.0B;
  - пять модулей CCP (захват/сравнение/ШИМ) /ECCP (захват/сравнение/ШИМ с расширенным функционалом);
  - пять модулей 8/16-битных таймеров;
  - два аналоговых компаратора;
  - модуль измерения времени заряда (измерение емкости, измерение времени с типовым разрешением 1 нс, встроенный источник опорного напряжения);
  - поддержка до 4-х внешних прерываний;
  - один модуль ведущего синхронного последовательного порта:
    - 3/4-проводный интерфейс SPI с поддержкой всех четырех режимов работы;
    - режимы I2C ведущий/ведомый;
  - два модуля USART с расширенным функционалом и возможностью адресации;
  - многоканальный 12-битный АЦП (до 11 каналов);
  - встроенный регулятор напряжения 3.3 В;
  - интерфейс внутрисхемного программирования (ICSP), интерфейс внутрисхемной отладки;
  - программируемый уровень BOR, программируемый уровень LVD;
  - конфигурируемый сторожевой таймер;
  - несколько режимов работы;
  - рабочее напряжение: 1.8 В – 5.5 В;
предустановленное демонстрационное программное обеспечение (исходный код доступен для скачивания на сайте компании).

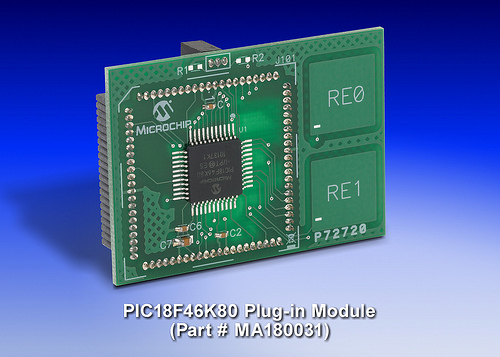

Microchip: процессорный модуль MA180031

Основные параметры

Параметр	Значение
Интерфейс подключения	отладочная плата
Ядро базового элемента	PIC18F
Базовый компонент	PIC18F46K80
Разрядность, бит	8
Целевое напряжение, В	5.0
Напряжение питания, В	5.0
Источник питания	отладочная плата

Комплектация:

Процессорный модуль MA180032

Принципиальная схема модуля
