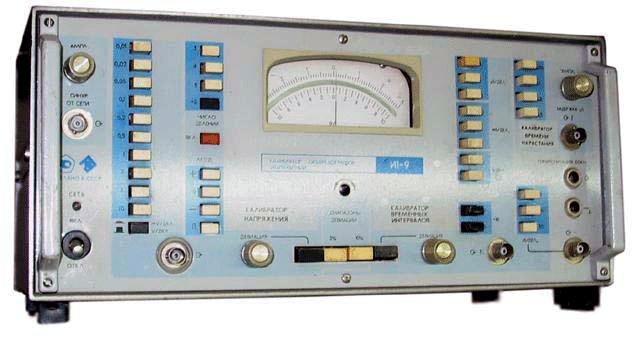

Калибратор осциллографов импульсный МПЗ И1-9

Калибратор осциллографов импульсный И1-9 предназначен для поверки и калибровки осциллографов с полосой пропускания до 100 МГц (коэффициента отклонения и переходной характеристики канала вертикального отклонения, длительности разверток и синхронизации от сети).

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Подробное описание

Калибратор может использоваться для повышения точности и метрологической надежности осциллографических измерений.

Прибор состоит из трех основных устройств:

  • калибратора напряжения
  • калибратора временных интервалов
  • калибратора времени нарастания

Калибратор осциллографов импульсный МПЗ И1-9

Технические характеристики И1-9

Параметры
Значения
Калибратор
напряжения
Форма сигнала
Прямоугольные импульсы положительной
полярности
Амплитуда
Диапазон
30 мкВ … 100 В
Дискретность установки
UК = (lm·10n) В,
где lm = 3, 4, 5, 6, 8, 10;
n = –5, –4 –3, –2, –1, 0
Погрешность установки в режиме калибровки
(на нагрузке 1 МОм)
±2.5·10–3Uк + 3 мкВ
Девиация напряжения калибровки
±3%, ±10%
Погрешность
установки
при девиации ±3%
не более ±0.135%
при девиации ±10%
не более ±0.45%
Калибратор
временных
интервалов
Форма сигнала
Остроконечный импульс, синусоидальная
Период
Импульсный
100·нс … 10 с
Синусоидальный
10·нс … 50 нс
Погрешность установки периода повторения
в режиме калибровки
10–4·Тк
Девиация остроконечных импульсов
±3%, ±10%
Погрешность
установки
при девиации ±3%
не более ±0.135%
при девиации ±10%
не более ±0.45%
Амплитуда (Rн = 50 Ом)
1 В
Калибратор
времени
нарастания
Форма сигнала
Прямоугольный импульс
Время нарастания
не более 1 нс
Амплитуда (Rн = 50 Ом, плавно регулируемая)
0.36 … 0.44 В
Период
10 нс, 10 мкс, 100 мкс, 1 мс, 10 мс, 1 с
Выброс на вершине импульса
5%
Неравномерность
за 5 нс
5%
за 5…10 нс
2%
после 10 нс
1%
Общие
характеристики
Время самопрогрева
15 мин
Время непрерывной работы
8 часов
Питание
220 ±22 В / 50 ±0.5 Гц
115 ± 5.75 В и 220 ±11 В / 400 ±12 Гц
Условия
эксплуатации
Температура окружающей среды
5 … 40 °С
Относительная влажность воздуха
до 95% при температуре 30 °С
Потребляемая мощность
не более 30 В·А
Габаритные размеры
360 × 210 × 245 мм
Масса
7 кг

Варианты написания:

И19, И1 9
