Генератор сигналов низкочастотный Радиоприбор Г3-36
| Производитель | Радиоприбор |
| Серия | Г3-36 |
| Модель | Г3-36 |

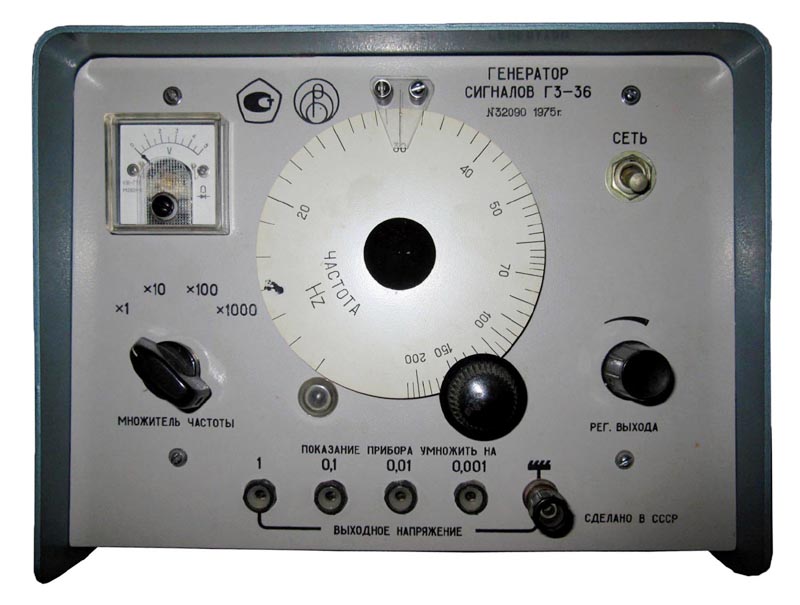

Генераторы сигналов низкочастотные Г3-36, Г3-36А представляют собой портативный источник синусоидальных, (основной режим) и прямоугольных (дополнительный режим, только Г3-36А) электрических колебаний звуковых и ультразвуковых частот.
Подробное описание
Генераторы предназначены для регулировки и испытания низкочастотных и ультразвуковых каскадов радиоаппаратуры в лабораторных и производственных условиях.
В генераторах предусмотрена возможность плавной регулировки выходного напряжения.
Напряжение на выходах генераторов контролируется стрелочным индикатором.
Технические характеристики генераторов Г3-36
|
Параметры
|
Значения
|
|||
|
Г3-36
|
Г3-36А
|
|||
|
Режим
синусоидальных колебаний |
Диапазон частот
|
20 Гц … 200 кГц
|
||
|
Поддиапазоны
|
I
|
20 … 200 Гц
|
||
|
II
|
200 Гц … 2 кГц
|
|||
|
III
|
2 … 20 кГц
|
|||
|
IV
|
20 … 200 кГц
|
|||
|
Основная погрешность установки частоты
|
≤ ±(0.03·fН + 1.5) Гц
|
≤ ±(3+150/fН)%
|
||
|
fН – установленное по шкале значение частоты в герцах
|
||||
|
Погрешность установки
частоты от изменения напряжения питания 220±22 В, частотой 50 Гц |
В диапазоне 20 Гц…20 кГц
|
не более ±0.1%
|
||
|
В диапазоне 20… 200 кГц
|
не более ±0.3%
|
|||
|
Температурный коэффициент частоты
|
не более ±0.1%
|
|||
|
Максимальное значение выходного напряжения
на частоте 1000 Гц и нагрузке 600 Ом |
не менее 5 В
|
|||
|
Трехступенчатый
выходной делитель |
Коэффициенты деления
|
10, 100, 1000 раз
|
||
|
Погрешность коэффициента
деления при сопротивлении нагрузки не менее 20 кОм |
не более ±0.8 дБ
|
|||
|
Погрешность градуировки шкалы индикатора выхода
|
не более ±6%
|
|||
|
Погрешность установки опорного напряжения,
обусловленная изменением температуры |
не более ±1% на каждые 10 °С.
|
|||
|
Неравномерность частотной характеристики генератора
относительно напряжения на частоте 1000 Гц при сопротивлении нагрузки 600 Ом и выходном напряжении 5 В |
не более ±12%
|
|||
|
Гармонические искажения
при номинальном выходном напряжении на сопротивлении нагрузки 600±6 Ом |
Диапазон частот
|
|||
|
20…50 Гц
|
не более 1.5%
|
|||
|
50 Гц…20 кГц
|
не более 1%
|
|||
|
20…200 кГц
|
не более 2.0%
|
|||
|
Режим
прямоугольного сигнала |
Частота следования
|
—
|
соответствует
частоте синусоидального сигнала |
|
|
Максимальное значение амплитуды выходного напряжения
|
не менее 5 В
|
|||
|
Основная приведенная погрешность измерителя уровня
|
не более ±20%
|
|||
|
Длительность фронта и среза при сопротивлении
нагрузки 600±6 Ом |
не более 300 нс
|
|||
|
Скважность при сопротивлении нагрузки 600 ±6 Ом
|
2±0.4
|
|||
|
Общие
характеристики |
Питание прибора
|
220±22 В / 50±0.5 Гц
|
||
|
115 В±5% /
400 Гц +7–3% |
—
|
|||
|
Потребляемая мощность
|
не более 7 В·А
|
не более 9 В·А
|
||
|
Время прогрева
|
5 мин
|
|||
|
Время непрерывной работы
|
8 ч
|
|||
|
Наработка на отказ
|
1500 ч
|
|||
|
Условия эксплуатации
|
Температура
|
–10 … +40 °С
|
+10 … +35 °С
|
|
|
Атмосферное давление
|
750 ±30 мм рт. ст.
|
650 … 800 мм рт.ст.
|
||
|
Относительная влажность
|
до 90% при +25 °С
|
до 80% при +25 °С
|
||
|
Масса
|
не более 5 кг
|
|||
|
Габариты прибора
|
260 × 230 × 165 мм
|
235 × 240 × 170 мм
|
||
Основные параметры генератора
| Параметр | Значение |
|---|---|
| Исполнение | настольный |
| Число каналов | 1 |
| Максимальная частота, МГц | 0.2 |
| Виды сигналов | синус |
Варианты написания:
Г336, Г3 36
