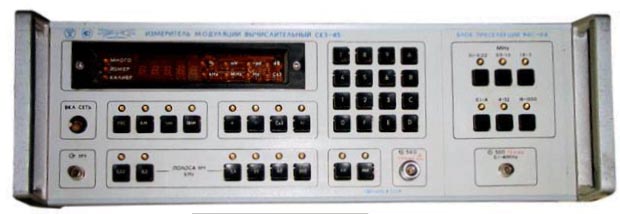

Измеритель модуляции вычислительный НЗиФ СК3-45
Измеритель модуляции СК3-45 вычислительный предназначен для оперативного измерения следующих параметров:
Купить СК3-45 на РадиоЛоцман.Цены — от 120 000 до 344 763 ₽ 0,1-1000 МГц (до 10 ГГц со сменным блоком Я4С-103), АМ, ЧМ, ФМ, КОП | |||
| Измеритель СК3-45 (387) | 120 000 ₽ | ||
| СК3-45 | 344 763 ₽ | ||
Подробное описание
- напряжения входного сигнала;
- коэффициента АМ;
- девиации ЧМ сигнала;
- девиации ФМ сигнала;
- частоты модулирующего сигнала;
- коэффициента гармоник модулирующего сигнала.
В измерителе модуляции СК3-45 предусмотрена возможность работы со сменными блоками Я4С-103 и Я4С-103А, предназначенными для расширения диапазона частот входного сигнала.
Измеритель модуляции вычислительный СК3-45 может быть использован в качестве прецизионного демодулятора АМ или ЧМ сигнала.
Измеритель модуляции вычислительный СК3-45 может использоваться в автоматизированном режиме по каналу общего пользования (КОП) и автоматизированных измерительных системах (АИС).
Технические характеристики СК3-45
|
Параметры
|
Значения
|
||||||||
|
Диапазоны несущих частот
измеряемого сигнала |
в режиме «ЧМ»
|
0.1 … 1000 МГц
|
|||||||
|
в режиме «АМ»
|
0.1 … 500 МГц
|
||||||||
|
Максимальное значение напряжения входного сигнала
|
1 В
|
||||||||
|
Диапазоны измерений
пикового и среднеквадратического значений девиации частоты |
Диапазон несущих частот
|
Диапазон измерений
пикового значения |
Диапазон измерений
среднеквадратических значений |
||||||
|
0.1 … 4.0 МГц
|
0.1 … 10.0 кГц
|
0.005 … 10.0 кГц
|
|||||||
|
4.0 … 10.0 МГц
|
0.1 … 500.0 кГц
|
0.005 … 200.0 кГц
|
|||||||
|
10.0 … 1000.0 МГц
|
0.1 … 1000.0 кГц
|
0.005 … 300.0 кГц
|
|||||||
|
Пределы допускаемой
абсолютной погрешности измерений |
пикового значения девиации частоты
|
±(А0·Δf + Δfш) кГц
|
|||||||
|
среднеквадратических значений девиации частоты
|
±(2А0·Δf + 2Δfш) кГц
|
||||||||
|
где
А0 – относительная погрешность измерения,
Δf – значение измеряемой девиации частоты, кГц, Δfш – «шумовой» остаток, кГц |
|||||||||
|
Значение «шумового»
остатка и пределы допускаемой относительной погрешности при измерении пикового значения девиации частоты |
Диапазон
несущих частот, МГц |
Δf,
кГц |
Полоса тракта НЧ 0.02…20 кГц
|
Полоса тракта НЧ 0.02…200 кГц
|
|||||
|
Значение
величины А0·102 |
Δfш,
кГц |
Значение
величины А0·102 |
Δfш,
кГц |
||||||
|
Модулирующая
частота, кГц |
Модулирующая
частота, кГц
|
||||||||
|
0.09…6.0
|
0.02…6.0
|
0.09…60
|
0.02…60
|
||||||
|
0.1…4
|
0.1…10
|
3
|
10
|
0.005
|
–
|
–
|
–
|
||
|
4.0…1000
|
0.1…500
|
2
|
10
|
12·10–8fс+
+0.005 |
2
|
10
|
5·10–7fс+
+0.25 |
||
|
10.0…1000
|
500…1000
|
3
|
10
|
–
|
3
|
15
|
–
|
||
|
где
fс – несущая частота сигнала, кГц |
|||||||||
|
Значение «шумового»
остатка и пределы допускаемой относительной погрешности при измерении среднеквадратического значения девиации частоты |
Диапазон
несущих частот, МГц |
Δf,
кГц |
Полоса тракта НЧ 0.02…20 кГц
|
Полоса тракта НЧ 0.02…200 кГц
|
|||||
|
Значение
величины А0·102 |
Δfш,
кГц |
Значение
величины А0·102 |
Δfш,
кГц |
||||||
|
Модулирующая
частота, кГц |
Модулирующая
частота, кГц |
||||||||
|
0.09…6.0
|
0.02…15.0
|
0.09…60
|
0.02…200
|
||||||
|
0.1…4
|
0.005…10
|
10
|
15
|
0.002
|
–
|
–
|
–
|
||
|
4.0…1000
|
0.005…300
|
10
|
15
|
4·10–8fс+
+0.002 |
10
|
15
|
15·10–8fс+
+0.04 |
||
|
Диапазон измерений
коэффициента амплитудной модуляции (КАМ) |
пикового значения
|
1% … 100%
|
|||||||
|
среднеквадратического значения
|
0.1 … 30%
|
||||||||
|
Пределы допускаемой
абсолютной погрешности измерений |
пикового значения КАМ
|
±(А0·М+ΔМш) кГц
|
|||||||
|
среднеквадратического значения КАМ
|
±(2А0·М+2ΔМш) кГц
|
||||||||
|
где
А0 – относительная погрешность измерения, М – значение измеряемого КАМ, %; ΔМш – «шумовой» остаток, % |
|||||||||
|
Значение «шумового»
остатка и пределы допускаемой относительной погрешности при измерении пикового значения КАМ |
Диапазон
несущих частот, МГц |
M, %
|
Полоса тракта НЧ 0.02…20 кГц
|
Полоса тракта НЧ 0.02…200 кГц
|
|||||
|
Значение
величины А0·102 |
ΔMш, %
|
Значение
величины А0·102 |
ΔMш, %
|
||||||
|
Модулирующая
частота, кГц |
Модулирующая
частота, кГц |
||||||||
|
0.09…6.0
|
0.03…6.0
|
0.09…30
|
30…60
|
0.03…60
|
|||||
|
0.1…500
|
95…100
|
5
|
15
|
0.20
|
5
|
5
|
15
|
0.3
|
|
|
Значение «шумового»
остатка и пределы допускаемой относительной погрешности при измерении среднеквадратического значения КАМ |
Диапазон
несущих частот, МГц |
M,
% |
Полоса тракта НЧ 0.02…20 кГц
|
Полоса тракта НЧ 0.02…200 кГц
|
|||||
|
Значение
величины А0·102 |
ΔMш, %
|
Значение
величины А0·102 |
ΔMш, %
|
||||||
|
Модулирующая
частота, кГц |
Модулирующая
частота, кГц |
||||||||
|
0.09 … 6.0
|
0.03…15.0
|
0.09…60
|
0.03…200
|
||||||
|
18…500
|
0.1…30
|
10
|
15
|
0.10
|
10
|
15
|
0.2
|
||
|
4…32
|
0.05
|
0.1
|
|||||||
|
0.1…4
|
0.02
|
–
|
|||||||
|
Диапазон измерений напряжения входного сигнала в диапазоне частот 0.1…1000 МГц
|
0.1 …1 В
|
||||||||
|
Пределы допускаемой относительной погрешности измерений входного напряжения
|
±2 дБ
|
||||||||
|
Средняя наработка на отказ
|
не менее 8000 ч
|
||||||||
|
Мощность, потребляемая прибором от сети при номинальном напряжении
|
не более 120 В·А
|
||||||||
|
Габаритные размеры прибора
|
488 × 175 × 475 мм
|
||||||||
|
Масса прибора
|
не более 17.5 кг
|
||||||||
