Отладочная плата Embest S3CEB2410
S3CEB2410 – полнофункциональная отладочная платформа, поостренная на базе 16/32-разрядного микроконтроллера Samsung S3C2410X с ядром ARM920T.
Подробное описание
Это высокоинтегрированное решение с богатым набором периферии, позволяющее оценить возможности микроконтроллера, а также может использоваться в качестве справочного проекта.

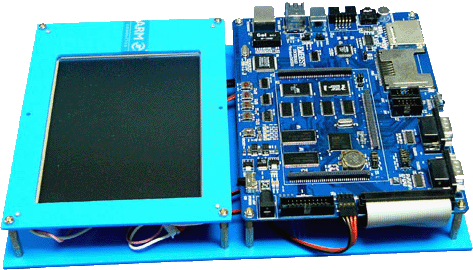

Периферия платы включает в себя коммуникационные интерфейсы с соответствующими драйверами (Ethernet, USB Host/Device, UART, IrDA, SPI, I2C, RS232), порты для подключения ЖК дисплея и сенсорного экрана, интерфейс и слот для подключения карт памяти SD, часы реального времени с резервным источником питания, аудиоинтерфейс. Для организации пользовательского интерфейса имеются сенсорные кнопки и светодиоды. Возможно приобретение отладочной платы в комплекте с TFT дисплеем 640×480 с сенсорным экраном.
Установлены специальные коннекторы EXBUS с целью расширения возможностей платы. Установлена дополнительная память SDRAM 64 МБайт, NOR Flash 2 МБайт, а также 32 МБайт NAND Flash и 16 МБайт Flash.
Богатая коммуникационная периферия платы, дополнительная память, наличие коммуникационных портов Ethernet, USB, RS232 позволяет разрабатывать мощные приложения с широкими коммуникационными возможностями. Питание платы поступает от внешнего источника напряжения 5.0 В, для питания микроконтроллера и периферии на плату интегрированы схемы регуляторов напряжения со всеми необходимыми компонентами.
Для отладки установлен стандартный 20-выводный коннектор JTAG. Совместно с платой компания предоставляет большое количество демонстрационных приложений и примеров с исходными кодами, а также операционные системы и загрузочное ПО.
Отличительные особенности:
- полнофункциональная отладочная плата:
- установлен микроконтроллер S3C2410X:
- ядро ARM920T, рабочая частота до 200 МГц;
- 16 КБайт кэш инструкций, 16 КБайт кэш данных;
- модуль управления памятью;
- 4-канальный DMA контроллер;
- встроенный LCD контроллер;
- 3-канальный UART (поддержка IRDa, буфер FIFO);
- 4-канальный таймер с ШИМ, часы реального времени;
- 8-канальный 10-битный АЦП;
- интерфейс I2S, I2C;
- интерфейс USB Host/Device;
- интерфейс SD/MMC, Smart Media Card;
- установлена дополнительная память:
- 16 МБайт Intel Strata Flash;
- 64 МБайт SDRAM;
- 32 МБайт NAND Flash;
- 2 МБайт NOR Flash;
- 4 Кбит EEPROM с интерфейсом I2C;
- питание платы от внешнего источника 5.0 В;
- два порта RS232 с драйверами, IrDA интерфейс;
- порт Ethernet 10 Мбит;
- 2-канальный интерфейс и порт USB Host, 1-канальный USB Device;
- порт для подключения ЖК дисплея с сенсорным экраном;
- аудиоинтерфейс (IIS, аудио вход/выход);
- интерфейс Smart Media Card;
- интерфейс и слот карт памяти SD/MMC;
- схема питания микроконтроллера и периферии;
- кнопка «Сброс», пользовательские кнопки, светодиоды;
- коннектор интерфейса JTAG;
- возможность расширения возможностей, интерфейс и коннекторы EXBUS;
- часы реального времени с резервным источником питания
- размеры платы: 190 мм × 140 мм;
- установлен микроконтроллер S3C2410X:
- полная программная поддержка: примеры и демонстрационные приложения с исходными кодами, операционные системы, загрузочное ПО;
- полное техническое руководство и руководство пользователя.
Основные параметры
Параметр
|
Значение
|
Интерфейс подключения
|
USB / JTAG / RS232
|
Базовый компонент
|
Samsung S3C2410X
|
Разрядность, бит
|
16/32
|
Вспомогательный компонент
|
MAX3232
HSDL-1001 EPM70332 CS8900A UDA1341TS LP3965 AT24C04 74LVCH162245 AT49BV1614 28F128J3A KM416S4030 |
Целевое напряжение, В
|
3.3 / 1.8
|
Напряжение питания, В
|
5.0
|
Источник питания
|
внешний
|
Комплектация:
- Отладочная плата S3CEB2410
- Набор кабелей
- Источник питания
- Диск с ПО
