Дисплейный модуль Терраэлектроника TE-AT91SAM9XE512LCD

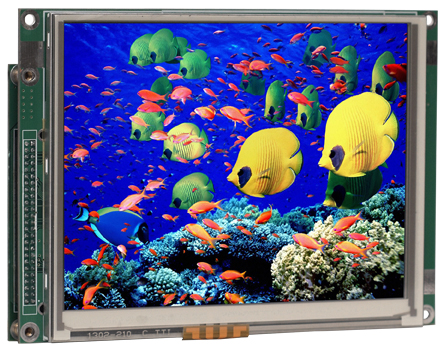

TE-AT91SAM9XE512LCD – дисплейный модуль компании Терраэлектроника.

Подробное описание

Выполнен на основе 5,6” цветного графического дисплея с сенсорным экраном и 32-разрядного ARM9-микроконтроллера AT91SAM9XE512 компании Atmel.

Микроконтроллер обеспечивает быстродействие 200 MIPS при тактовой частоте 180 МГц, имеет внутреннюю Flash-память объемом 512 Кбайт, что уникально для микроконтроллеров ARM9. Набор команд включает группу DSP инструкций. Имеются менеджер памяти MMU, интерфейс внешней магистрали EBI и блок поддержки эмуляции EmbeddedICETM.

Микроконтроллер имеет большой набор интерфейсов - Ethernet 10/100M, USB-host, USB-device, видеоинтерфейс ITU-R BT. 601/656, контроллер MCI обслуживания карт SD/MMC, USART и SPI.

Модуль TE-AT91SAM9XE512L является многоцелевым средством, которое может использоваться на разных этапах создания изделий:

  1. Учебно-демонстрационное средство для освоения 32-разрядных ARM9-микроконтроллеров.;
  2. Отладочное средство при макетировании встраиваемых систем;
  3. Дисплейный модуль на основе ARM9-микроконтроллера, который может быть использован в серийном изделии.

Отличительные особенности:

  • микроконтроллер AT91SAM9XE512: 16/32-разрядное ядро ARM926EJ-S, 200 MIPS при 180 МГц, 512 Кбайт Flash-памяти программ, 32 КБайта ROM, 32 КБайта SRAM, интерфейс внешней магистрали EBI, 10/100M Ethernet, USB-host (12 Мбит/сек), USB-device (12 Мбит/сек), видеоинтерфейс ITU-R BT. 601/656, контроллер MCI обслуживания карт SD/MMC, 4х USART, 2х SPI, 10-бит АЦП (4 канала), TQFP208;
  • дисплей 5.6” (640×480, сенсорный экран);
  • внешняя NAND Flash-память 64 Мбайта и SDRAM 32 Мбайт;
  • слот карты microSD;
  • мост USB-UART c разъемом miniUSB;
  • два разъема IDC40 с выведенными линиями GPIO микроконтроллера;
  • отладочный разъем JTAG 2×10;
  • кнопки Reset, Wake Up, Erase Flash;
  • 3 светодиода на линиях портов микроконтроллера, 3 светодиода индикации состояния и питания моста USB-UART;
  • разъемы питания 5…9 В;
  • размеры платы 120 мм × 85 мм.

На плате установлены два разъема IDC40, на который выведены линии портов микроконтроллера. На двухрядную группу контактных площадок выведены линии внешней магистрали (с блока EBI).

На компакт-диске имеется проект тестовой программы для системы IAR. Он демонстрирует работу с SDRAM, NAND-flash, обращение к карте microSD, работу с параллельной шиной. Таким образом, модуль может быть проверен в любой момент в процессе эксплуатации.

Терраэлектроника: дисплейный модуль TE-AT91SAM9XE512LCD

Основные параметры

Параметр
Значение
Интерфейс подключения
USB / JTAG
Ядро базового элемента
ARM926EJ-S
Базовый компонент
AT91SAM9XE512
Разрядность, бит
16/32
Вспомогательный компонент
-
Целевое напряжение, В
5.0 / 3.3
Напряжение питания, В
5.0…9.0
Источник питания
USB / внешний

Комплектация:

  • модуль TE-AT91SAM9XE512LCD;
  • CD с документацией и программным обеспечением;
  • «Руководство пользователя» в печатном виде.

Варианты написания:

TEAT91SAM9XE512LCD, TE AT91SAM9XE512LCD
