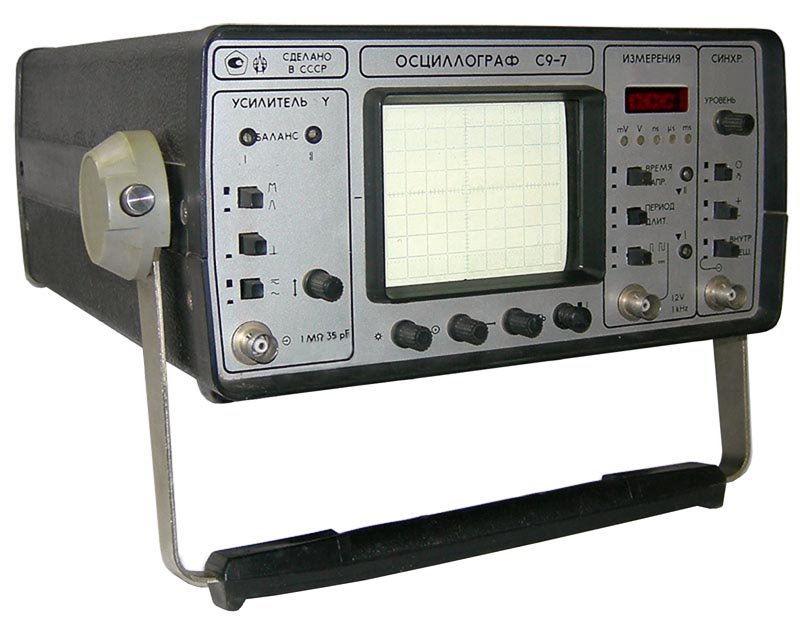

Осциллограф автоматизированный Белвар С9-7
Осциллограф автоматизированный С9-7 предназначен для исследования периодических электрических сигналов в диапазоне частот 20 Гц … 10 МГц путем визуального наблюдения и измерения их амплитудных и временных параметров в цифровой форме.
Подробное описание
Осциллограф обеспечивает автоматическую установку размеров изображения сигнала в пределах экрана, автоматическую синхронизацию, автоматическое измерение амплитуды (размаха) сигнала от 20 мВ до 250 В, периода сигнала от 100 нс до 50 мс и длительности импульсов от 200 нс до 50 мс на уровне 0.5 амплитуды с индикацией результатов измерений на цифровом светодиодном индикаторе.
Осциллограф может быть использован в лабораторных, производственных и полевых условиях.
Технические характеристики С9-7
Параметры
|
Значения
|
|||
ЭЛТ
|
Тип
|
11ЛО9И
|
||
Размер экрана
|
60 × 80 мм (8 × 10 дел)
|
|||
Ширина линии луча
|
не более 0.8 мм
|
|||
Тракт
вертикального отклонения |
Автоматическая установка размера изображения по вертикали
|
в пределах 1.5 … 8 дел
|
||
Основная погрешность автоматического измерения напряжения
(размаха) гармонических сигналов в диапазоне частот 20 Гц…10 МГц и импульсных сигналов длительностью 200 нс…0.05 с |
не более ±5%
|
|||
Погрешность измерения напряжения
|
не более ± 7.5%
|
|||
Переходная
характеристика |
Время нарастания
|
не более 35 нс
|
||
Выброс
|
не более 5%
|
|||
Время установления
|
не более 150 нс
|
|||
Неравномерность вершины
|
не более 2%
|
|||
Спад вершины через 1 мс от начала
при закрытом входе |
не более 5%
|
|||
Дрейф луча
|
долговременный
|
не более 1 дел/ч
|
||
кратковременный
|
не более 02 дел/мин
|
|||
Параметры входа
|
без делителя
|
Входное сопротивление
|
1±0.03 МОм
|
|
Входная емкость
|
35±5 пФ
|
|||
с делителем 1:10
|
Входное сопротивление
|
1±0.03 МОм
|
||
Входная емкость
|
12±2 пФ
|
|||
Допустимое суммарное значение
постоянного и переменного напряжений |
на закрытом входе
|
250 В
|
||
на закрытом и открытом
входах с делителем 1:10 |
300 В
|
|||
Тракт
горизонтального |
Основная погрешность δt автоматического измерения периода
сигналов в диапазоне частот 20 Гц…10 МГц и длительности импульсов 200 нс…0.05 с |
не более δt = ±(2+0.3/tx)%
|
||
где
tx - числовое значение измеряемого временного интервала в микросекундах |
||||
Погрешность измерения временных интервалов
|
не более 1.5δt
|
|||
Внутренняя автоматическая
синхронизация |
Полоса частот
|
20 Гц … 10 МГц
|
||
Амплитуде входных сигналов
|
20 мВ … 200 В
|
|||
Внешняя автоматическая
синхронизация |
Полоса частот
|
20 Гц … 10 МГц
|
||
Амплитуде входных сигналов
|
1 … 10 В
|
|||
Минимальная частота следования импульсных сигналов
длительностью менее 1 мкс |
не более 500 Гц
|
|||
Калибратор
напряжений |
Частота импульсов
|
1 кГц
|
||
Амплитуда импульсов
|
1.2 В
|
|||
Основная погрешность установки амплитуды
|
не более ±1%
|
|||
Общие
характеристики |
Время установления рабочего режима
|
15 мин
|
||
Время непрерывной работы
|
16 ч
|
|||
Наработка на отказ
|
7000 ч
|
|||
Условия
эксплуатации |
Рабочая температура
|
–30 °С…+50 °С
|
||
Влажность
|
до 98% при температуре 25 °С
|
|||
Питание
|
От источника постоянного тока
|
27±2.7 В
|
||
От сети переменного тока
|
220±22 В / 50±1.25 Гц и 60±1.5 Гц
|
|||
220±11 В / 400±10 Гц
|
||||
Мощность, потребляемая от источника постоянного тока
|
не более 50 Вт
|
|||
Мощность, потребляемая от сети 220 В
|
не более 65 В·А
|
|||
Габаритные размеры
|
285 × 135 × 360 мм
|
|||
Масса
|
не более 7.5 кг
|
