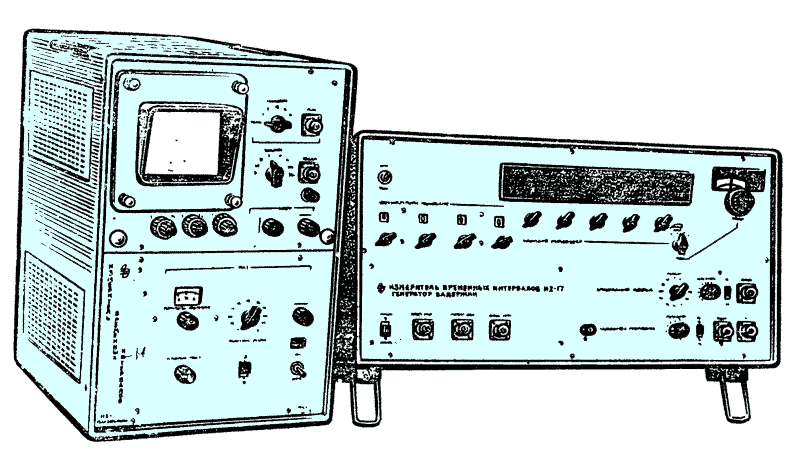

Измеритель временных интервалов ВЗРИП И2-17
Прибор предназначен для измерения временных интервалов периодических процессов микросекундного диапазона длительностей, синхронизируемых запускающими импульсами прибора.
Подробное описание
В основу работы прибора положен компенсационный метод измерения временных интервалов, суть которого заключается в сравнении измеряемого интервала с эталонным значением задержки.
Для реализации этого метода в состав прибора входит источник эталонных временных сдвигов (генератор задержки) и устройство для сравнения измеряемого интервала с эталонным – нуль-индикатор (электроннолучевой осциллографический).
При выполнении измерения генератор задержки включают в цепь запуска индикатора, а исследуемый сигнал подают на вход системы вертикального отклонения ЭЛТ индикатора.
Технические характеристики И2-17
Параметры
|
Значения
|
|||
Диапазон измерения временных сдвигов импульсов
|
10·нс … 10 мс
|
|||
Диапазон измерения временных параметров видеоимпульсов
|
10·нс … 2 мс
|
|||
Диапазон установки
задержки |
плавно
|
0 … 10 нc
|
||
дискретно с шагом 10 нс
|
10 … 100 нс
|
|||
Амплитуда исследуемых сигналов
|
4 … 150 В
|
|||
Погрешность измерения временных параметров при крутизне
исследуемых сигналов не менее 6 В/нс |
не более ±(10–4tx + 1·10–9 с)
|
|||
Погрешность установки уровня измерения
|
не более ±2.5%
|
|||
Параметры опорного
(запускающего) и задержанного импульсов |
Полярность
|
любая
|
||
Частота повторения
|
10 Гц … 100 кГц
|
|||
Длительность
|
150 … 300 нc
|
|||
Длительность фронта
|
не более 30 нc
|
|||
Амплитуда на нагрузке 75 Ом
|
2 … 10 В
|
|||
Параметры задержанного
импульса для запуска генератора развертки осциллографического индикатора |
Полярность
|
положительная
|
||
Длительность
|
50 … 100 нc
|
|||
Длительность фронта
|
не более 20 нc
|
|||
Амплитуда на нагрузке 75 Ом
|
4 В
|
|||
Запуск
|
внутренний
|
|||
синхронизируемый
внешним сигналом |
частотой
|
10 МГц ±0.01%
|
||
амплитудой
|
1 … 10 В
|
|||
Характеристики
осциллографического индикатора |
ЭЛТ
|
двухлучевая
|
||
Длительность ждущих разверток II луча
|
50 / 100 / 200 / 500 нс /
/ 2 / 10 / 50 / 200 мкс / / 1 мс |
|||
Погрешность длительности разверток
в диапазоне 500 нс… 1 мс |
не более ± 35%
|
|||
Чувствительность
|
0.25 мм/В
|
|||
Время установления ПХ входного тракта
вертикально-отклоняющих пластин |
не более 2 нс
|
|||
Время установления ПХ усилителя (при
измерении временных параметров сигналов амплитудой 4…25 В) |
не более 25 нс
|
|||
Общие
характеристики |
Питание от сети переменного тока
|
50 ±0.5 Гц / 220 ±22 В
|
||
Условия
эксплуатации |
Температура
|
+5 … +50 °С
|
||
Относительная влажность
|
до 95% при +30 °С
|
|||
Потребляемая
мощность |
Генератор задержки
|
не более 75 В·А
|
||
Индикатор
|
не более 450 В·А
|
|||
Габаритные
размеры |
Генератор задержки
|
570 × 370 × 310 мм
|
||
Индикатор
|
300 × 663 × 450 мм
|
|||
Масса
|
Генератор задержки
|
28 кг
|
||
Индикатор
|
35 кг
|
