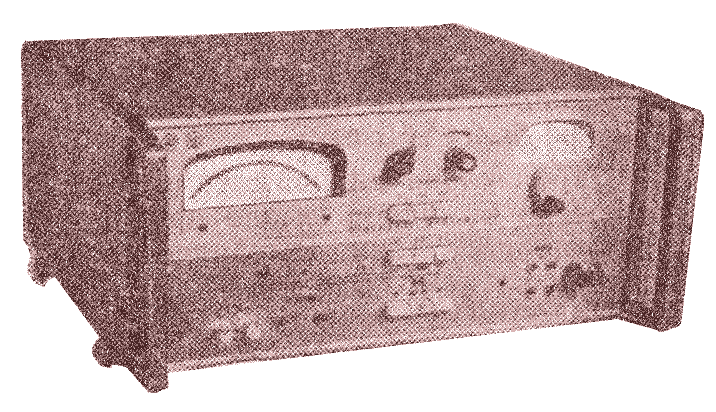

Измеритель отношения напряжений В8-6
Измеритель предназначен для измерения отношения и усиления малых напряжений переменного тока, поступающих в разное время, как, например, при работе с измерительными линиями, поляризационными камерами или другими источниками сигналов.
Подробное описание
В основу работы прибора положен метод корреляционного выделения полезного сигнала из шумов.
Функции коррелятора выполняет фазовый детектор, а интегрирование осуществляется микроамперметром, обладающим достаточно большой постоянной времени.
Технические характеристики В8-6
|
Параметры
|
Значение
|
|
|
Измерение отношения
напряжений U1/U2 |
Диапазон
|
1 … 10000
|
|
Пределы
|
10 / 100 / 1000 / 10000
|
|
|
Диапазон измерения напряжения (для U1 и U2)
|
1 мкВ … 10 мВ
|
|
|
Диапазон частот
|
0.15 … 20 кГц
|
|
|
Относительная погрешность коэффициента усиления
|
3 дБ
|
|
|
Относительная погрешность измерения отношения напряжений
|
1.5 … 6%
|
|
|
Входное сопротивление на частоте 1 кГц
|
600 Ом ± 2%
|
|
|
Уровень выходного сигнала на Rн = 10 кОм
|
0.5 В
|
|
|
Питание
|
От сети переменного тока
|
220±22 В / 50±0.5 Гц
|
|
От батареи постоянного тока
|
12 В
|
|
|
Потребляемая мощность
|
5 В·А
|
|
|
Условия эксплуатации
|
Температура
|
+5 … +40 °С
|
|
Относительная влажность
|
до 90% при +30 °С
|
|
|
Габаритные размеры
|
379 × 365 × 176 мм
|
|
|
Масса
|
13 кг
|
|
