Знакомство с электрошокерами

Электрошокер – эффективное и простое в эксплуатации оружие самообороны, которое применяется представителями правоохранительных органов и популярно у гражданского населения. Компактное устройство сравнивает силы слабого человека и атлета. С его помощью хрупкая девушка противостоит пьяному амбалу и подавляет агрессию своры собак. Главная привлекательность ЭШУ - временное выведение противника из строя без серьезных последствий для здоровья последнего.

Принцип работы и виды устройств

Принцип работы любого электрошокового устройства заключен в электрическом разряде, возбуждаемом на паре (парах) электродов. Прародителями современных ЭШУ считают китобойные гарпуны (1852 г.) на которые по электропроводам подавался ток, вызывающий паралич животного. В начале XX-го века американец Генри Диксон получил патент на изобретение электрического хлыста для животных. Современное схематическое решение и назначение электрошокер приобрел в 1974 году, когда Джоном Карвером было зарегистрировано устройство, именуемое «Оружием для обездвиживания и задержания».

Выпускаемые сейчас электрошокеры разнятся конструкцией, размерами, питанием и компоновкой. На данный момент, видов и типов доступных в свободной продаже на территории РФ большое количество в разном ценовом диапазоне (для примера https://e-shoker.ru ). Одни предназначены для скрытого ношения, другие маскируются под безобидные бытовые предметы (фонарики, сотовые телефоны), третьими комплектуют ударное оружие (шокер-дубинка). Стреляющие модели исключают непосредственный контакт с противником. Во всех случаях главная ударная сила ЭШУ заключена в переменном токе высокого напряжения и частоты.

Устройство ЭШУ

Независимо от вида, каждый электрошокер состоит из:

  • Источника питания;
  • Преобразователя напряжения;
  • Одной или нескольких пар электродов.

компоновка ЭШУ

Рис.1 Компоновка ЭШУ

Источники питания представлены аккумуляторами или обыкновенными батарейками. В первом случае ЭШУ комплектуется зарядным устройством, позволяющим многократно возобновлять заряд аккумуляторной батареи.

Стандартная схема электрошокера

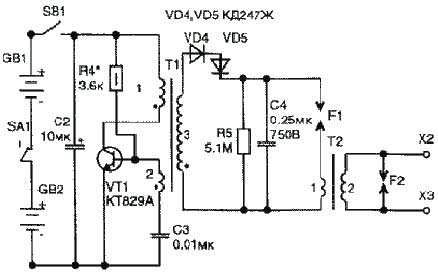

Рис. 2 Стандартная схема электрошокера

Простейшая схема электрошокера изображена на рисунке №2. Переводу ЭШУ в боевое состояние предшествует снятие с предохранителя (SA1). Кнопка активации (SB1) подает питание на первый каскад (высокочастотный преобразователь), выполненный на транзисторе VT1. Снимаемое со вторичной обмотки трансформатора T1 переменное напряжение возрастает до 800 В, а после выпрямления приравнивается одному киловольту.

Второй каскад – искровой генератор, где главная роль отведена трансформатору Т2. Благодаря разряднику F1 на его первичной обмотке формируется импульсное напряжение, которое после прохода через трансформатор достигает 90–100 кВ, а его частота равна около 400 Гц. Выводы вторичной обмотки соединены с боевыми электродами, на которых происходит разряд.

На заметку: Для определения пробивной силы ЭШУ достаточно измерить расстояние между его электродами и разделить на два. Однако показатель также зависит от мощности устройства и напряжения.
