Датчик протока и температуры воды БДПТ-5М

Для контроля протока и температуры воды был разработан блок датчиков БДПТ-5М.

Помимо воды датчик имеет возможность контролировать нормы различной жидкости, в том числе жидкие химические соединения так как внутри датчика не имеется металлических деталей.

Модификации блоков

БДПТ-5 – показывает существует проток или нет. Уровень минимума равен 0,4 литра в мин.

БДПТ-5М – применены датчики, измеряющие проток литров в минуту, а на ЖК экране электронного модуля имеется возможность выставить максимальные и минимальные границы показаний для каждого датчика.

Датчики протока и температуры воды

Для измерения параметров и осуществления контроля показаний в индукционных установках ТПЧ, СЧГ, ВЧГ, в качестве реле температурного режима, реле протока и потока, а также реле течения используют блоки датчиков. Так же их применение возможно в гальваническом оборудовании – ТВР и ПТР.

Блоки датчиков БДПТ-5 и БДПТ-5М применимы для любых установок охлаждаемых водой, в которых необходимо вести контроль параметров воды.

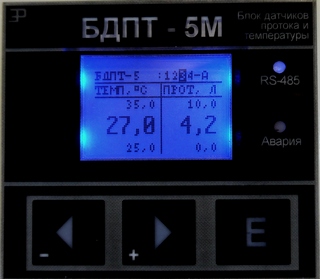

Меню блока датчиков воды

Смысл работы датчиков заключается в запросах цифрового блока показаний датчика воды, датчика температуры и двух аналоговых сигналов. На ЖК дисплее вы увидите текущие значения с этих датчиков, которые тут же сравниваются с минимумом и максимумом допустимых порогов для каждого значения. С помощью кнопок прибора, пороги допустимых норм выставляются пользователем самостоятельно и могут быть отредактированы при необходимости. Если какое-либо из значений датчика не соответствует заданным критериям, то на экране вы увидите именно тот параметр, что превысил или понизил заявленные нормативы. Реле подаст тревожный сигнал и отключит оборудование в целях безопасности.

Для контроля пускателя включения двигателя насоса, имеется общий вход блокировки. Это не позволит включить оборудование, если система охлаждения не исправна или отключена.

Для предотвращения аварийных ситуаций, на выходных каналах блока установлено три реле:

  • Реле потока
  • Реле температуры
  • Аналоговое реле

Аналоговые входы в модуль:

  • На вход 0-20 мА или 4-20 мА подключается датчик давления
  • На вход 0-24В подключается любой тип датчика с выходом по напряжению.

Мощность выходных реле позволит коммутировать нагрузку 6А, 250В.

Этот блок может держать на контроле два параметра, и проток и температуру одновременно в пяти каналах.

Зайдя в меню администратора на ЖК дисплее, вы сможете выставить максимум и минимум значений прибора.

Не мало важно, что на главный пульт компьютера диспетчера, имеется возможность подключить десять таких блоков, которые включены в одну линию RS – 485. Это делает возможным наблюдение диспетчера сразу за десятью установками с одного рабочего места.

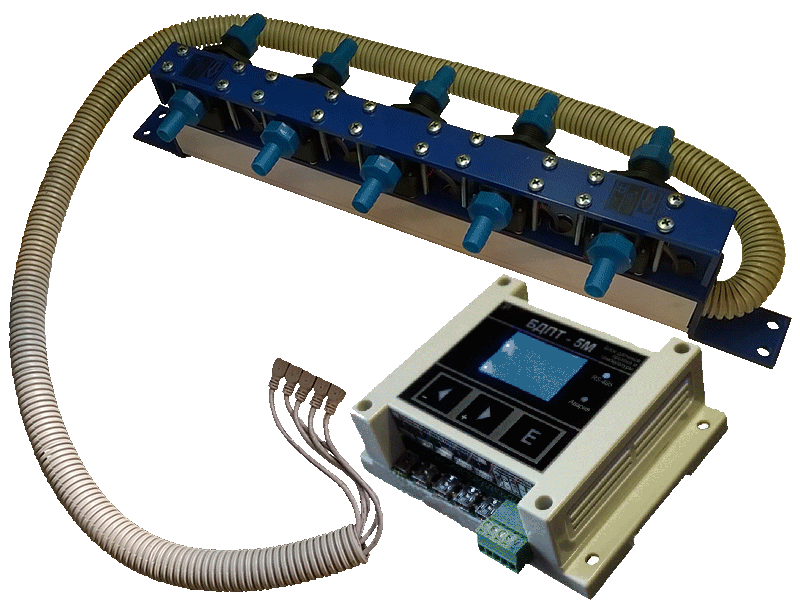

Сенсорный блок БДПТ-5 состоит из двух модулей:

  • Модуля бесконтактного датчика
  • Модуля контроля с ЖК-дисплеем

Как дополнительная опция к ним имеется сенсорный блок.

Цифровые датчики новейших разработок, совершенно точно измерят параметры протока и температуры жидкости, бесконтактным методом. Жидкость, проходя по полипропиленовому каналу не контактирует ни с датчиком, ни с металлическими частями модуля. Прямого контакта с жидкостью нет.

Модуль контроля позволит установить его в помещении с довольно высокой влажностью и температурой воздуха от -15 до + 55 градусов, так как полностью герметичен.

Датчик и модуль соединены кабелем, длина которого может быть допустима до десяти метров.

Длина кабеля соединяющий модули и главный диспетчерский ПК может достигать и 500 метров.

Режим «АВАРИЯ» заставит сработать одно из требующихся реле:

  • Температурное
  • Протока
  • Аналоговое

Сброс режима «АВАРИЯ» можно ручным способом, нажав кнопку «СБРОС», или запрограммировать внутренний таймер на автоматическое отключение.

Питание модуля допустимо от 110 — 240В, или от 24В

Дополнение

Для контроля утечки воды, подачи аварийного сигнала и отключения оборудования при необходимости, модуль можно дополнить датчиком воды.

Датчики воды применяют для охлаждения силовых элементов в тиристорных и силовых преобразователях, генераторах. В установке ТПЧ без замены силовые тиристоры будут служить два – три года. Работа конденсаторов в выходном RC-контуре установки, так же будет под защитой датчика.

Прохождение воды через инвертор, силовой трансформатор и конденсаторы выходного контура в установке типа СЧГ представленные датчики позволят держать под контролем.
