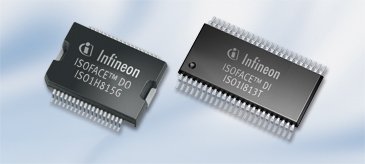

Семейство ISOFACE™ фирмы Infineon включает в себя гальванически изолированные 8-канальные верхние ключи, а также 8-канальные ИС цифрового ввода. Благодаря интеграции интеллектуального микроконтроллера, интерфейсу управления на базе специализированной интегральной схемы (ASIC), надежной гальванической развязке, надежным выходным ключам и цифровым входам ISOFACE™ помогает свести к минимуму количество компонентов, необходимых для разработки полного системного решения. Столь уникальный уровень интеграции позволяет создавать компактные, экономически эффективные, стабильные и надежные промышленные системы управления. Таким образом, ISOFACE™ идеально подходит для гальванической развязки в системах промышленной автоматизации, таких как программируемые логические контроллеры (PLC), распределенные системы управления, промышленные ПК, средства управления общего назначения и сенсорные модули ввода.
Ключи с гальванически изолированным выходом
Выходные ключи ISOFACE™ обеспечивают надежные интеллектуальные гальванически изолированные интерфейсы между микроконтроллером или шинными ASIC и силовыми ключами. Эти 8-канальные верхние ключи способны управлять любыми видами резистивной, индуктивной или емкостной нагрузки.
Гальванически изолированные ИС цифрового входа
Гальванически изолированные 8-канальные ИС цифрового ввода ISOFACE™ осуществляют выборку входных данных с цифровых датчиков и коммутаторов. ИС цифрового ввода можно подключать непосредственно к цифровым выходам, например, датчиков, ключей, микроконтроллеров или шинных ASIC.
Соответствие отраслевым требованиям к изоляции промышленного оборудования
В большинстве систем промышленной автоматизации необходима надежная гальваническая развязка каналов управления и обработки данных, чтобы изолировать разность потенциалов в точках заземления, возникающую из-за различия электрических токов в этих каналах. Кроме того, гальваническая развязка защищает управляющий канал от интенсивных высокочастотных помех, создаваемых инвертором. ISOFACE™ предлагает полное системное решение данной проблемы.
 |

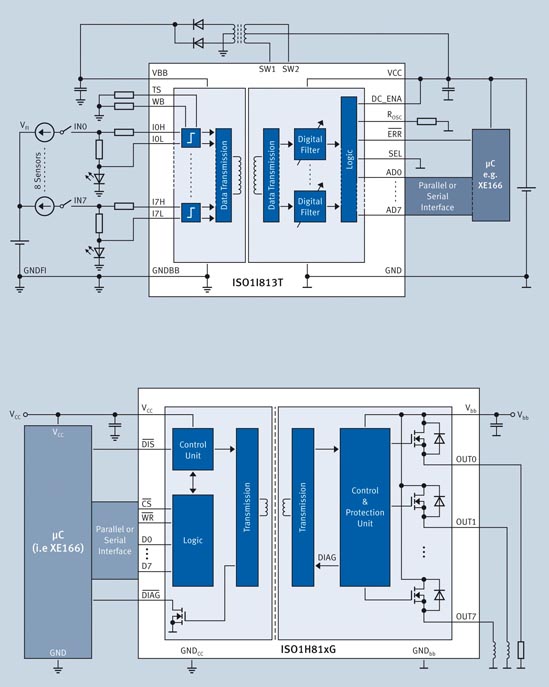

| Типичные области применения интегральных схем цифрового ввода и ключей с цифровым выходом |
Особенности
- ISO1H81xG
- Полное системное решение (верхний ключ, гальваническая развязка и интеллектуальный микроконтроллер или интерфейс управления специализированной ИС)
- 8-канальный верхний ключ с нагрузочной способностью по току до 1.2 А на канал
- Встроенная гальваническая развязка 500 В переменного тока (сертификат EN60664-1 и UL508)
- 3.3-В и 5-В интерфейс микроконтроллера
- Диапазон рабочих напряжений Vbb: от 11 до 35 В (постоянного тока)
- Параллельный или последовательный интерфейс микроконтроллера
- Встроенная защита от короткого замыкания
- Диагностический вывод для определения перегрузки или перегрева
- Мониторинг напряжения Vbb
- Вывод для отключения
- Корпус DSO 16 × 14 мм
- ISO1I813T:
- Полное системное решение (цифровой входной интерфейс, гальваническая развязка и интеллектуальный микроконтроллер или интерфейс управления ASIC)
- 8-канальный вход, отвечающий стандарту IEC61131-2 (тип 1/2/3)
- Встроенная гальваническая развязка 500 В переменного тока (EN60664-1, UL508)
- Интерфейсы микроконтроллера 3.3 В SPI и параллельный
- Диапазон рабочих напряжений Vbb: от 9.6 до 35 В (постоянного тока)
- Настраиваемые фильтры защиты от кратковременных помех
- Частота выборки до 500 кГц
- Обнаружение обрыва провода
- Многоуровневое определение пониженного напряжения Vbb
- Корпус TSSOP 8 × 12.5 мм
Применение
- Программируемые логические контроллеры
- Приводы
- Промышленные ПК
- Распределенные системы управления
- Робототехника
- Оборудование для управления зданиями
- Средства управления общего назначения
- Сенсорные модули ввода
