Универсальный вход (от 90 до 265 В переменного напряжения) позволяет драйверу светодиодов MAX16841 работать с моделями диммеров различных международных стандартов, сокращая время разработки и конечную стоимость
Компания Maxim представила микросхему светодиодного драйвера MAX16841, которая обеспечивает регулирование яркости от максимального уровня до нулевого без мерцания с диммерами (регуляторами света) с отсечкой фазы по переднему (симисторные регуляторы) или заднему (транзисторные регуляторы) фронту. Постоянный контроль частоты оптимизирует эффективность, как при больших, так и при малых питающих напряжениях. С широким входным диапазоном от 90 до 265 В AC MAX16841 представляет собой универсальное решение для японских, китайских, американских и европейских моделей диммеров. Это позволяет производить достаточно простую замену ламп накаливания и галогенных ламп, устраняя, таким образом, проблемы совместимости с предварительно установленными диммерами. Микросхема MAX16841 продлевает жизненный цикл светодиодных ламп, потому что может работать без электролитических конденсаторов. Устранение этих конденсаторов также экономит место и снижает стоимость. Данный светодиодный драйвер идеален для ретрофитных светодиодных ламп и светильников, применяемых в промышленных, коммерческих и бытовых приложениях.
Проблема регулирования яркости свечения в ретрофитных1 приложениях
Диммер увеличивает или уменьшает уровень мощности, подводимой к лампе, уменьшая или увеличивая, таким образом, интенсивность излучаемого света. На сегодняшний день имеются два распространенных способа изменять напряжение: посредством диммера с отсечкой фазы по переднему фронту (симисторные регуляторы) или по заднему фронту (транзисторные регуляторы). Оба типа диммеров срезают часть волны переменного напряжения, чтобы регулировать количество энергии, подводимой к лампе. Как следует из их названий, диммер переднего фронта срезает передний фронт волны сразу после того, как она перейдет через ноль, а диммер заднего фронта – до того, как волна перейдет обратно через ноль в отрицательную полярность. Диммеры переднего фронта наиболее подходят для использования с резистивной или индуктивной нагрузкой, в то время как диммеры заднего фронта – с резистивной или емкостной.
Заменять традиционные лампы достаточно легко. Светодиодные лампы должны быть одинаково совместимы и с диммерами переднего фронта, и заднего. Такие диммеры, в основном, разрабатываются для чисто резистивной нагрузки традиционных галогенных ламп и ламп накаливания. Светодиодные драйверы, однако, имеют слишком нелинейную характеристику, и не так идеально подходят для чисто резистивной нагрузки диммеров. Как следствие, когда светодиодные лампы встраиваются в уже существующую электрическую инфраструктуру с диммерами, они начинают мерцать, не реагируют на управление яркостью, а в некоторых случаях, не включаются вообще.
MAX16841 решает эту проблему регулирования яркости, используя уникальный подход управления входным током лампы. Активно формируя ток на входе, драйвер гарантирует работу без проявления эффекта мерцания с многими моделями электронных трансформаторов и диммеров. Теперь разработчики светодиодных ламп могут с успехом создавать быстрые замены для светильников с галогенными лампами и лампами накаливания с возможностью плавного диммирования до нулевого уровня интенсивности света и без необходимости дорогостоящей модернизации существующей инфраструктуры.
Гибкость оптимизирует эффективность во всех эксплуатационных режимах
MAX16841 может использоваться как в изолированной топологии (понижающий преобразователь – Buck), так и в неизолированной (обратноходовой преобразователь – Flyback), и поэтому идеально подходит, как для высоковольтных цепей переменного напряжения (220…230 В), так и для низковольтных (100…120 В). Схема контроля постоянства частоты улучшает эффективность, используя оптимальный режим (режим непрерывной проводимости – DCM, или режим прерывистой проводимости – CCM), в зависимости от входного напряжения. Эффективность диммирования также улучшается, поскольку используемый в микросхеме MAX16841 метод контроля тока не требует нагрузочного резистора для стабилизации тока удержания диммера, так как достаточный ток уже гарантируется непосредственно самим переключающимся регулятором.
Универсальный вход расширяет сферу применения, сокращает время на разработку и стоимость
MAX16841 может быть сконфигурирован на универсальный вход (90…265 В AC), обеспечивая, таким образом, диммирование без мерцания в ретрофитных приложениях в любых уголках земного шара. Отсутствие необходимости в отдельных светодиодных драйверах с целью удовлетворения международным требованиям по уровню напряжения позволяет снизить затраты на разработку и количество компонентов для конечного продукта.
Увеличивает жизненный цикл лампы и экономит место
MAX16841 может использоваться без электролитических конденсаторов. Это продлевает жизнь светодиодной лампы, поскольку обычно электролитические конденсаторы – это первые элементы, которые приходят в негодность в схеме драйвера. Если же электролитические конденсаторы во внешней схеме уже имеются, MAX16841 позволит лампе продолжить работу даже при их поломке.
Исключение электролитических конденсаторов также снижает затраты и сокращает площадь платы и общий объем драйвера.
Дополнительная информация
MAX16841 может работать в температурном диапазоне –40 … +125 °C. Микросхема доступна в 8-выводном корпусе SOIC и продается по цене от $1.35 за штуку.

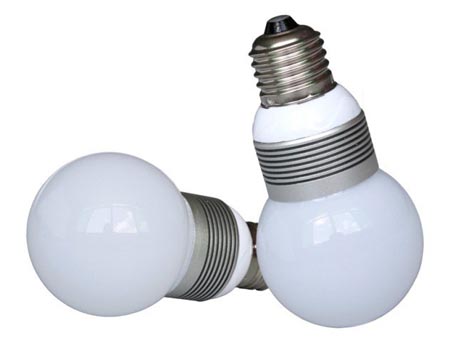

1) ретрофитные лампы – лампы, использующие новые элементы освещения (в данном случае светодиоды), конструктивно пригодные для замены ламп предыдущих технологий
