Основы измерений заряда аккумулятора

Журнал РАДИОЛОЦМАН, октябрь 2013

Karthik Kadirvel, Texas Instruments

ECN

В персональных устройствах с аккумуляторным питанием может быть от одной аккумуляторной ячейки, как, например, в мобильных телефонах, до нескольких, как в электромобилях. Тревожное ожидание приближающегося разряда аккумулятора (в английском языке это называется range anxiety) характерно для работы со всеми автономными электронными устройствами. Пользователей беспокоит, смогут ли они досмотреть до конца фильм, прежде чем разрядится аккумулятор планшета, или доедут ли они на электромобиле до следующей зарядной станции, не встав посреди шоссе. Система измерения заряда представляет собой компонент, отвечающий за определение оставшейся в аккумуляторе энергии. В этой статье описана система измерения заряда, используемая в устройствах с одной аккумуляторной ячейкой. Рассматриваются различные алгоритмы определения емкости аккумулятора, используемые в подобных системах, а также плюсы и минусы этих алгоритмов. Статья затрагивает также некоторые факторы, которые необходимо принимать во внимание при выборе системы измерения заряда для потребительских приложений с батарейным питанием.

Рисунок 1.	Блок-схема типичной системы определения заряда.

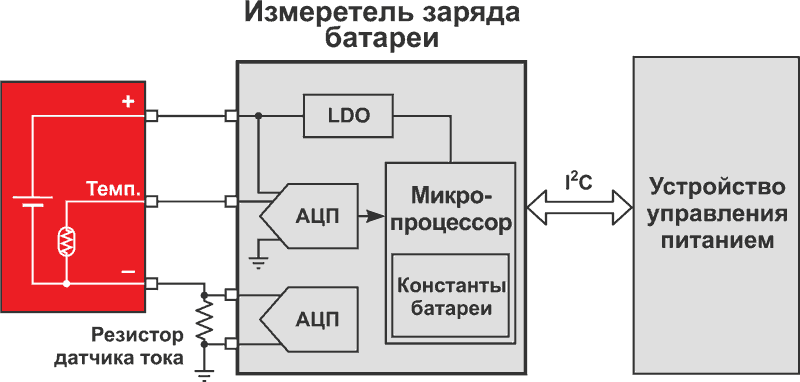

На Рисунке 1 показана блок-схема стандартного измерителя заряда. Он состоит, по меньшей мере, из двух АЦП, один из которых предназначен для измерения тока аккумулятора. Второй АЦП мультиплексирован и может использоваться для измерения напряжения и температуры аккумулятора или выполнять функцию АЦП общего назначения. Измеренные напряжение, ток и температура подаются в микропроцессор, в котором реализован алгоритм определения заряда. В энергонезависимой памяти микропроцессора содержится определенная информация о специфических характеристиках аккумулятора, таких как импеданс или зависимость емкости ячейки от напряжения. Встроенный или внешний стабилизатор обеспечивает микропроцессор, АЦП и другие цепи регулируемым напряжением питания. Измеритель заряда взаимодействует с остальной частью системы с помощью стандартных протоколов, например, I²C.

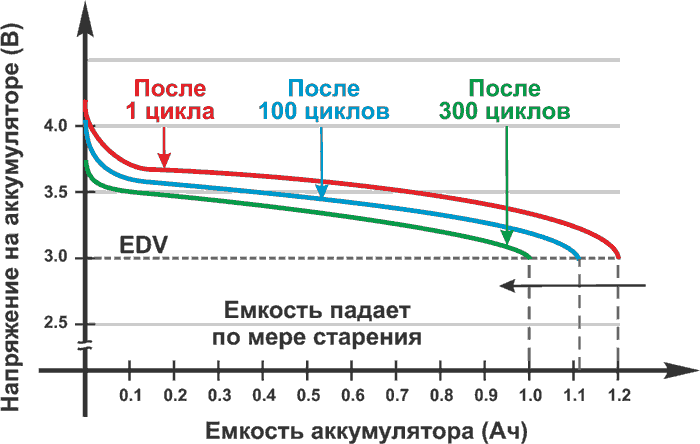

Рисунок 2.	Графики зависимости емкости ячейки от напряжения холостого хода построены для различного количества циклов заряда-разряда. С увеличением срока эксплуатации емкость уменьшается, и конечное напряжение разряда (EDV) достигается при меньших емкостях.

Простейший алгоритм оценки заряда заключается в определения емкости аккумулятора по измеренному на нем напряжению с использованием графиков Рисунка 2. На Рисунке 2 показана стандартная зависимость напряжения литий-ионного аккумулятора от его емкости. Из графика можно получить значение емкости при данном напряжении. Рисунок 2 также показывает, как уменьшается емкость с увеличением количества циклов заряда-разряда. Метод, основанный на измерении напряжения, прост в реализации и позволяет узнать точное значение максимальной емкости аккумулятора (Q_MAX) при отсутствии на нем нагрузки. Однако фактическая полезная емкость аккумулятора (Q_USABLE) меньше максимальной емкости из-за внутреннего импеданса аккумулятора (Рисунок 3). Для оценки полезной емкости можно использовать среднее значение импеданса аккумулятора (R_BAT), но эта оценка, скорее всего, будет содержать большие ошибки, поскольку R_BAT является функцией температуры аккумулятора (T), его возраста (Age) и состояния заряда (SoC). Хотя, в принципе, для корректировки сопротивления аккумулятора может использоваться большая многомерная таблица, для расчета сопротивления требуется много информации об аккумуляторе и цепи.

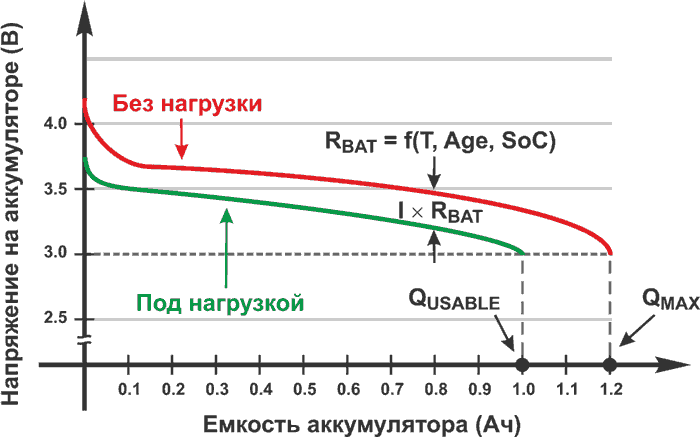

Рисунок 3.	Графики зависимости емкости ячейки от напряжения построены для случаев холостого хода и нагруженного аккумулятора. Импеданс ячейки (RBAT) уменьшает полезную емкость (QUSABLE).

Более совершенным решением является метод подсчета заряда. В этом случае для получения точной оценки текущей емкости интегрируется заряд, втекающий в аккумулятор и вытекающий из него. Данный метод хорошо работает при условии, что точно известно начальное состояние заряда. Если исходная емкость аккумулятора известна, интегрируя общий ток, можно получить текущую емкость. Основная проблема, связанная с этим методом, заключается в том, что здесь не учитывается саморазряд аккумулятора, поскольку ток саморазряда не протекает по внешней цепи. Это может привести к неточной оценке емкости. Саморазряд может быть смоделирован, но любые модели неточны, и, кроме того, уровень саморазряда зависит от температуры и возраста аккумулятора.

Чтобы решить проблемы обоих методов, для прогнозирования емкости можно использовать информацию о напряжении и токе, а также о температуре аккумулятора. В этом случае напряжение холостого хода измеряется при ненагруженном аккумуляторе, а измерение тока выполняется, когда аккумулятор заряжается или разряжается. Напряжение аккумулятора измеряется постоянно, даже при отсутствии нагрузки. Непрерывное измерение напряжения используется для обновления информации о текущем состоянии заряда на основе графика, изображенного на Рисунке 2.

Затем, когда нагрузка приложена, методом подсчета определяется результирующий заряд, втекающий в систему или вытекающий из нее. После снятия нагрузки батарее дают некоторое время на восстановление, и напряжение измеряется вновь. Используя данные двух измерений напряжения и результаты подсчета суммарного заряда, можно определить максимальную емкость аккумулятора [3]. Также можно рассчитать текущий импеданс, основываясь на измеренном токе, напряжении холостого хода с поправками на температуру и состояние заряда, полученными из таблицы соответствия и на напряжении, измеренном под нагрузкой. Таким образом, зная максимальную емкость и значение импеданса аккумулятора, можно получить точную оценку оставшейся полезной емкости.

Выбор микросхемы для измерения заряда

Основное внимание при выборе микросхемы определения заряда следует уделить точности алгоритма, потребляемому току и количеству внешних компонентов, необходимых для ее нормальной работы, прежде всего, регуляторов напряжения и токочувствительных резисторов. Даже тогда, когда фактическая нагрузка отключена, микросхема остается включенной для периодического измерения напряжения холостого хода. Любая энергия, используемая измерителем заряда, сокращает время работы системы, поэтому микросхема должна иметь низкий ток покоя. Ей требуется регулируемый источник питания для АЦП, микропроцессора и других блоков, а также низкоомный резистор для измерения тока аккумулятора. В идеале все это должно быть интегрировано на одном кристалле, чтобы сократить число внешних компонентов и сэкономить место на плате. В качестве примера такого измерителя можно привести микросхему bq27520, содержащую LDO регулятор.

Факторами, рассматриваемыми на системном уровне, являются место установки измерителя (на стороне батареи или на стороне хоста), его инициализация и разработка алгоритма. В случае установки на стороне батареи измеритель размещается непосредственно на ней. Это позволяет ему быть все время синхронизированным с аккумулятором и предоставлять о нем мгновенную информацию. В случае установки на стороне хоста измеритель нужно правильно инициализировать каждый раз, когда устанавливается аккумулятор. При установке на батарее алгоритм разрабатывает производитель аккумулятора, поэтому системный интегратор просто должен запросить аккумулятор, соответствующий требуемым параметрам. Единственным недостатком такого метода является то, что микросхема будет выброшена вместе с аккумулятором, когда тот придет в негодность, что потенциально может привести к увеличению общей стоимости системы. При размещении на стороне хоста системный интегратор должен иметь опыт измерения заряда и в графике работ учесть время, необходимое для разработки алгоритма.

Заключение

Оценка емкости аккумулятора является сложной задачей, поскольку на эту емкость влияет множество взаимосвязанных параметров. Простые алгоритмы могут привести к неточным результатам, которые потенциально могут сократить время работы системы. Поэтому при конструировании устройств измерения заряда следует рассматривать компромиссы, как на уровне микросхем, так и на системном уровне.

Ссылки

1. Yevegen Barasukov, «Challenges and Solutions in Battery Fuel Gauging,» Texas Instruments.
2. «System Side Impedance Track Fuel Gauge with Integrated LDO» BQ27520 Data Sheet (SLUSAP0) Texas Instruments, December 2011.
3. «Theory and Implementation of Impedance Track Battery Fuel-Gauging Algorithm in bq2750x Family,» Application Note (SLUA450), Texas Instruments, January 2008.
