Jim Williams, Linear Technology
Application Note 120, Приложение A
Преобразовывать цифру в аналог люди начали уже давно. Возможно, одним из первых применений было суммирование калиброванных гирь при взвешивании (Рисунок 1а). В ранних электрических цифро-аналоговых преобразователях (ЦАП) обязательно присутствовали ключи и резисторы различных номиналов, обычно расположенные декадами. В них также часто использовались сбалансированные уравновешенные измерительные мосты. Самым точным резистивным ЦАП такого типа является делитель Кельвина-Варли (Рисунок 1б). Основанный на отношениях сопротивлений коммутируемых резисторов, он мог достигать точности 0.1 ppm (более 23 бит) и до сих пор используется в метрологических лабораториях.
 |
|

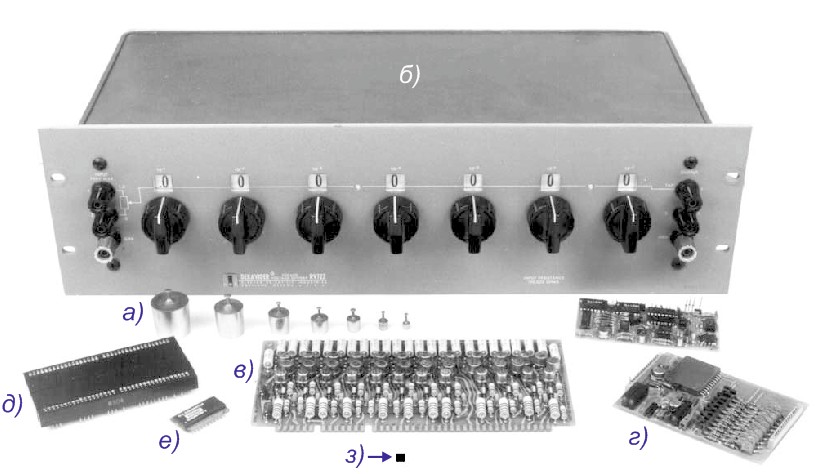

| Рисунок 1. | Исторически значимые цифро-аналоговые преобразователи. |
В высокоскоростных ЦАП используются резисторные сборки с электронным переключением. Первые электронные ЦАП представляли собой устройства уровня печатной платы, в которых использовались дискретные прецизионные резисторы и германиевые транзисторы. (На Рисунке 1в – 12-разрядный ЦАП из навигационной системы D-17B ракеты Минитмен; приблизительно 1962 год).
Первые ЦАП с электронной коммутацией, доступные в качестве стандартных продуктов, вероятно, были изготовлены Pastoriza Electronics в середине 1960-х. Позже стали появляться модульные ЦАП на дискретных и монолитных компонентах (Рисунки 1г и 1д), которые приобрели популярность к 1970-м годам. Часто устройства были залиты компаундом (Рисунок 1д) – для надежности, или же в надежде сохранить коммерческую тайну. Гибридная технология позволила сократить размеры корпусов (Рисунок 1е). Разработка хромо-кремниевых резисторов дала возможность создать прецизионные монолитные ЦАП, такие, например, как LTC2757 (Рисунок 1з). Представьте себе! 18-разрядный ЦАП в корпусе микросхемы.
