SH8M - надежная eMMC память для ответственных приложений

SMART Modular Technologies SH8M

NAND FLASH – надежная и недорогая память. Она используется в самых различных приложениях: от сотовых телефонов до автомобильных навигаторов. Микросхемы памяти eMMC также используют NAND FLASH. Однако они обеспечивают гораздо больший уровень надежности. Это достигается за счет встроенного управляющего контроллера. Стоит отметить, что и eMMC бывают разные. Недавно компания SMART Modular Technologies анонсировала линейку микросхем памяти SH8M повышенной надежности для ответственных приложений.

Вебинар «Новинки и решения Traco для промышленных и отраслевых приложений» (28.10.2021)

eMMC от компании SMART Modular Technologies

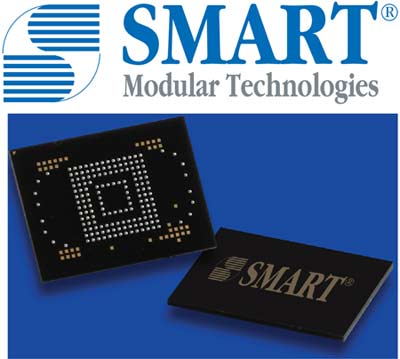

Рис. 1. eMMC от компании SMART Modular Technologies.

В результате сотрудничества двух организаций Multi Media Card Association (MMCA) и JEDEC Solid State Technology Association (JEDEC) появился новый стандарт eMMC. С одной стороны, он использует наработки по стандартизации NAND FLASH от MMCA, с другой стороны, соответствует требованиям JEDEC по корпусному исполнению.

Каковы же основные особенности eMMC-памяти? Во-первых, она объединяет в себе NAND FLASH и MMC-контроллер. Во-вторых, eMMC выпускается в стандартном корпусном исполнении JEDEC® MO-304 (100-выводной BGA) или MO-276 (153-выводной BGA).

Наличие MMC-контроллера дает пользователю очевидные преимущества (Рис. 2). При использовании простой NAND FLASH необходим программный драйвер, который будет решать все вопросы по обеспечению целостности информации: контроль ошибок, определение битых секторов и т.д. В eMCC все эти функции берет на себя встроенный MMC-контроллер памяти. В результате нагрузка на управляющий процессор или микроконтроллер снижается. Кроме того, eMMC оказывается более защищенным носителем информации.

Сравнение организации обмена данными с простой NAND FLASH и eMMC

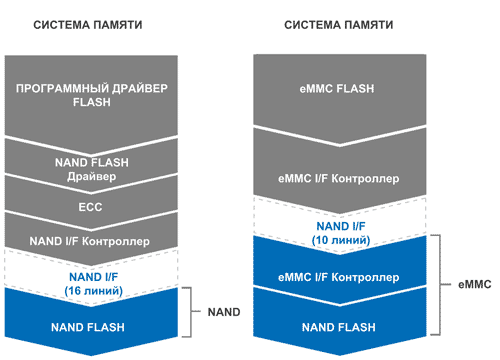

Рис. 2. Сравнение организации обмена данными с простой NAND FLASH и eMMC.

В отличие от других носителей (например, SD-карты), eMMC – встраиваемый тип памяти. Микросхемы eMMC предназначены для монтажа на печатную плату. В итоге, они представляют собой более медленную, но и более дешевую альтернативу SSD для различных приложений (планшеты, смартфоны и т.д.). Стандартизация корпусного исполнения в данном случае – логичный шаг для упрощения проектирования устройств с eMMC.

Таким образом, eMMC становится идеальным выбором в качестве встроенной памяти различных приложений: планшеты, смартфоны, навигаторы и т.д. Однако есть области, в которых требования к надежности носителей информации оказываются достаточно жесткими. Например, в автомобильной и промышленной электронике. Именно для этих областей компания SMART Modular Technologies разработала eMMC серии SH8M повышенной надежности (Рис. 3).

Микросхемы SH8M eMMC повышенной надежности

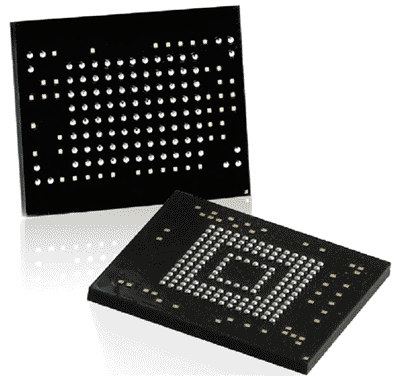

Рис. 3. Микросхемы SH8M eMMC повышенной надежности.

SH8M – микросхемы eMMC-памяти объемом 8/ 16/ 32/ 64 Гбайт. SH8M отвечают требованиям JEDEC/ MMC4.51 и выпускаются в двух вариантах корпусного исполнения: JEDEC® MO-304 (100-выводной BGA) или MO-276 (153-выводной BGA).

Основной отличительной чертой SH8M является высокий уровень надежности, что обеспечивается двумя факторами: широким диапазоном рабочих температур и соответствием требованиям стандартов AEC-Q100.

Для пользователей доступны два варианта исполнения SH8M с различными температурными диапазонами. Версия Extended допускает работу в диапазоне -25...+85 °C. А версия Industrial в диапазоне -40...+85 °C. Версия Extended, очевидно, предназначена для коммерческих приложений, в то время как микросхемы с диапазоном Industrial найдут применение в автомобильной и промышленной электронике.

SH8M соответствует требованиям стандартов для автомобильных приложений AEC-Q100:

  • AEC-Q100-002-E Human Body Model (HBM) ± 2000 В класс H2;
  • AEC-Q100-003-E Machine Model (MM) ± 200 D класс M3;
  • AEC-Q100-011 Rev-C Charge Device Model (CDM) ±750 В класс С5;
  • AEC-Q100-004-D.

Для именования микросхем используется достаточно сложное обозначение, которое включает: серию памяти (SH8M), код объема памяти, тип корпуса, тип конфигурации, код программой версии, форму поставки, версию температурного исполнения.

Самым большим объемом памяти 64 Гбайт в данной линейке могут похвастаться микросхемы:

  • SH8M64GAITDFAAE01 – 64 Гбайт, -25...+85 °C (версия Extended), JEDEC® MO-304 (100-выводной BGA);

  • SH8M64GAITDFAAI01 – 64 Гбайт, -40...+85 °C ( версия Industrial), JEDEC® MO-304 (100-выводной BGA);

  • SH8M64GBGTDFAAE01 – 64 Гбайт, -25...+85 °C (версия Extended), JEDEC® MO-276 (153-выводной BGA);

  • SH8M64GBGTDFAAI01 – 64 Гбайт, -40...+85 °C ( версия Industrial), JEDEC® MO-276 (153-выводной BGA).

Высокий уровень защиты SH8M делает возможным их использование в автомобильной и промышленной электронике, а также в других ответственных приложениях. Однако полный список областей их применения значительно шире и включает в себя следующие пункты:

  • автомобильная электроника;
  • промышленная электроника;
  • медицинское оборудование;
  • сетевое оборудование;
  • RFID-сканеры;
  • VoIP;
  • серверы и т.д.

Характеристики микросхем памяти серии SH8M:

  • Тип памяти: eMMC NAND FLASH;
  • Объем памяти: 8/ 16/ 32/ 64 Гбайт;
  • Интерфейс связи: параллельный (8 линий данных и сигналы управления);
  • Частота тактирования: до 53 МГц (SDR/ DDR);
  • Особенности MMC: поддержка JEDEC/ MMC 4.51;
  • Совместимость с предыдущими стандартами MMC: есть;
  • Напряжение питания VCC: 2.7...3.6 В; VCCQ: 1,7...1,95 В или 2.7...3.6 В;
  • Диапазон рабочих температур: -25...+85 °C (версия Extended), -40...+85 °C (версия Industrial);
  • Диапазон температур хранения: -40...+85 °C;
  • Корпусное исполнение: JEDEC® MO-304 (100-выводной BGA) или MO-276 (153-выводной BGA).

О компании

SMART Modular Technologies Logo

SMART Modular Technologies – крупный производитель различных типов носителей информации. Номенклатура компании включает в себя три основных сегмента: оперативная DRAM-память (DDR, DDR2, DDR3, DDR4), встраиваемая память (Embedded USB, eMMC, M.2 SATA, mSATA), съемные носители информации (CF Card, microSD, SATA SSD, SD Card, USB Flash Drive).

Посмотреть подробные характеристики микросхем памяти от компании SMART Modular Technologies
