Самовосстанавливающиеся предохранители фирмы ROHM

Rohm

А. Еманов
Новости электроники, 2, 2007

Существует множество решений аварийного ограничения тока в цепи, как комплексных, с использованием схемных решений из нескольких стандартных компонентов (например, тиристор или транзистор плюс резистивный датчик тока и некоторая обвязка), так и простых, надежных и более дешевых. К последним относится применение готовых самовосстанавливающихся предохранителей фирмы ROHM

Принцип действия

Электронные предохранители серии ICP фирмы ROHM выпускаются в двух типах стандартных корпусов – выводном (TO-92) и сверхминиатюрном SMD (рис. 1). Принцип действия приборов основан на резком увеличении сопротивления при достижении током, протекающим через них, определенной величины. В нормальном режиме работы ICP имеет очень низкое внутреннее сопротивление, не препятствующее прохождению тока. Но, когда текущий уровень тока превышает установленный порог (номинальный ток), сопротивление предохранителя возрастает (рис. 2), ограничивая этот ток до уровня номинального тока.

Достоинства:

  • Низкое внутреннее сопротивление и минимальное падение напряжения;
  • Высокое волновое сопротивление (вносит искажения в линии передач);
  • Негорючий материал корпуса;
  • Малые массогабаритные показатели;
  • Неограниченный срок эксплуатации в режиме удержания;
  • Диапазон рабочих температур -55 - 125°С.

Читать статью в полном объеме (pdf)

Электронные предохранители серии ICP фирмы Rohm

Рис. 1. Электронные предохранители серии ICP фирмы Rohm

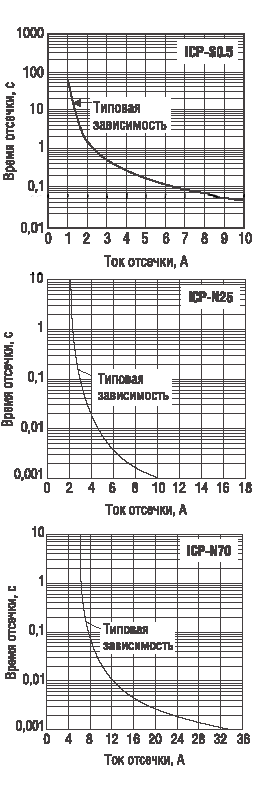

Характеристика работы некоторых моделей ICP-предохранителей фирмы Rohm
Рис. 2. Характеристика работы некоторых моделей ICP-предохранителей фирмы Rohm
