Роман Поташов, Алексей Пантелейчук
Новости Электроники, 6, 2007
Компания National Semiconductor анонсировала приемопередатчик данных, предназначенный для сетей класса Fast Ethernet. Новый приемопередатчик DP83848 является идеальным компонентом для применения в современных промышленных сетях и имеет большое преимущество среди аналогичных по своим характеристикам. Он может быть установлен непосредственно на электропривод, датчик угла поворота, нестационарное оборудование и устройства общего промышленного применения, работающие в тяжелых условиях эксплуатации.
DP83848 PHYTER™ – это надежный полнофункциональный однопортовый приемо-передатчик физического уровня 10/100 Мбит/с, с крайне низким потреблением мощности (менее 270 мВт) в полнодуплексном режиме (100BASE-TX). Основные функциональные блоки прибора показаны на рисунке 1.
Кроме стандартного 16-контактного интерфейса, независимого от среды передачи данных (MII), относящегося к уровню управления доступом (MAC), DP83848 имеет дополнительный интерфейс RMII с меньшим количеством контактов (до 6). Приемо-передатчик DP83848 легко подключается к сети по витой паре через внешний трансформатор и полностью поддерживает стандарт периферийного сканирования JTAG IEEE 1149.1, что делает его производство и тестирование на системном уровне достаточно легким. Прибор автоматически переключает каналы приема и передачи в случае так называемого «кроссовера», что служит альтернативой использованию стандартного «прямого» сетевого кабеля категории 5 (функция автоматического определения типа кабеля «Auto-MDIX»).
Во многих промышленных системах, работающих в режиме реального времени, время ожидания передачи пакетов данных в среде Ethernet является важным параметром для корректной работы. И фиксированные, и переменные составляющие времен ожидания приема-передачи на физическом уровне, могут быть критичными для времени ожидания системы в целом. Подавляющее большинство приемопередатчиков физического уровня Ethernet были разработаны для стандартных приложений, где задержка на физическом уровне (от кабеля до системного интерфейса MII/RMII или наоборот) несущественна. Любые отклонения задержки здесь рассматриваются как неопределенность получен ных данных. Однако для Ethernetприложений реального времени, и особенно для систем управления перемещением, как абсолютная задержка, так и ее отклонение являются критичными параметрами для системы в целом. DP83848 PHYTER обладает как низким абсолютным значением времени ожидания, так и архитектурой, минимизирующей колебания значений этого важного параметра. В частности, большинство Ethernet-трансиверов допускают «дрожание» сигнала тактовой частоты приемника (RX_CLK) от 20 нс, тогда как, тестируемый PHYTER уложился менее чем в 3нс. Такая производительность позволяет разработчикам промышленных сетей применять Ethernet в тех приложениях, где раньше это было невозможно.
Читать далее статью в полном обьеме (pdf)

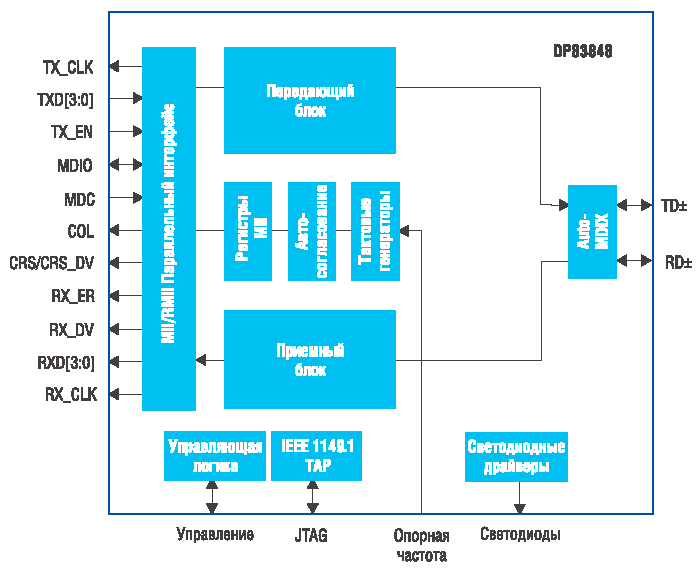

Рис. 1. Основные функциональные блоки приемопередатчика DP83848
