Разработка и изготовление печатных плат в наше время намного упростились. Возможность за небольшие деньги изготовить 5-10 плат предоставляет миллионам радиолюбителей свободу реализации своих идей. Однако для любителей или новичков даже дешевые сервисы становятся дорогими, если он или она не знают всех шагов, которые надо пройти от начала разработки до изготовления печатных плат. Конструктор, проектирующий плату, должен знать множество вещей. В этой статье я собираюсь обсудить несколько важных аспектов проектирования и заказа печатных плат и увидеть, как решает эти задачи JLCPCB.
Существуют шесть причин, по которым я хочу рекомендовать вам JLCPCB. Все сервисы, связанные с печатными платами, предоставляются одной компанией: JLCPCB управляется той же командой, которая управляет EasyEDA. JLCPCB – это быстро растущая компания, имеющая уже свыше 200,000 активных клиентов и выполняющая более 8,000 заказов в день.
1. Самые дешевые услуги по изготовлению печатных плат ($2 за 10 шт. размером 10 см × 10 см):
JLCPCB изготавливает самые дешевые печатные платы. 10 шт. размером 10 см × 10 см стоят всего $2. При вчетверо меньшей (!) цене JLCPCB, на мой взгляд, находится вне конкуренции. Зачем искать другую фирму, если вместе с микрополированным трафаретом в рамке я могу получить свой заказ за $27. Заказанные двадцать 4-слойных плат и микрополированный трафарет я получил за те же деньги, которые заплатил Advanced Circuits всего за четыре 4-слойных платы. Где еще заказ небольшого количества плат обойдется вам дешевле?
Моментальный заказ печатных плат: https://jlcpcb.com/quote.
2. Отличный сервис и качество
За $2 я заказал у JLCPCB комплект из 10 двухсторонних печатных плат. Толщина стеклотекстолита равнялась 1.2 мм, меди – 35.8 мкм, минимальные зазоры между проводниками – 0.1525 мм. Платы выглядели великолепно: внутренние вырезы были сделаны правильно, печатные проводники аккуратны, неметаллизируемые отверстия свободны от меди, совмещение отверстий безупречное. К открытым и закрытым переходным отверстиям никаких замечаний нет. Шелкография, нанесена точно текстом высотой 1.14 мм при толщине линии 0.1524 мм и смотрится очень хорошо. Через три дня платы были изготовлены и отправлены в мой адрес, и через четыре дня мне передала их в США служба DHL.
Качество печатных плат, изготовленных JLCPCB, демонстрирует следующее видео:
3. Заказ у JLCPCB трафарета для нанесения паяльной пасты
Если на вашей печатной плате есть SMT компоненты, вам понадобится еще трафарет для нанесения паяльной пасты. Иногда вы заказываете платы в одном месте, а трафарет – в другом. JLCPCB также готова принимать заказы на прецизионные трафареты. Трафарет размером 38 см × 28 см у JLCPCB стоит всего $9.
4. Упрощенные или вообще ненужные нормы проектирования
У каждой компании-изготовителя печатных плат существует набор правил проектирования, которые должен соблюдать разработчик. Если конструктор не следует этим правилам, проект будет отклонен при обработке на компьютере изготовителя. Именно поэтому большинство изготовителей печатных плат публикуют перечень правил, большинство из которых содержат термины, плохо понятные новичкам.
Например, вот некоторые правила проектирования, взятые с сайта другой компании:
- Минимальная ширина дорожки: 6 mil (0.15 мм);
- Минимальный зазор: 6 mil (0.15 мм);
- Минимальные размеры переходного отверстия: контактная площадка – 20 mil (0.5 мм)/диаметр отверстия –12 mil (0.3 мм).
JLCPCB при заказе у нее печатных плат не требует соблюдения никаких правил. Она просто примет ваши Gerber-файлы, а если возникнут какие-либо проблемы, – свяжется с вами. В помощь потребителям JLCPCB написала статью о том, как заказывать у нее печатные платы.

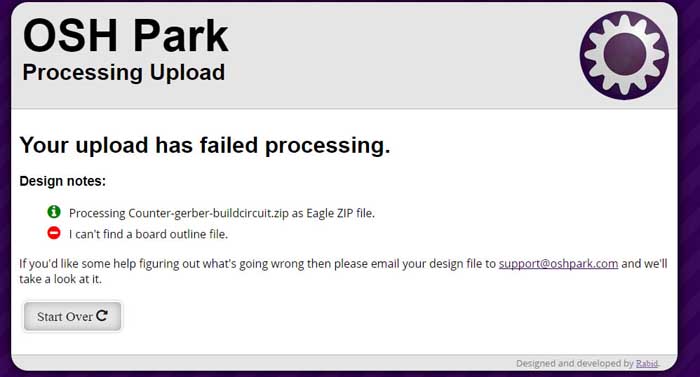

Ниже показан пример отказа, присланного компанией OSH park. Это был Gerber-файл, полученный в Eagle и легко принимаемый большинством изготовителей, включая JLCPCB, но OSH park его отклонила. Подобное может случиться с любым из ваших Gerber-файлов. Поэтому, чтобы избежать подобных проблем, я рекомендую обращаться к JLCPCB.
5. Принимает Gerber-файлы, созданные в Eagle, Altium, Kicad и Diptrace
Компании, изготавливающие печатные платы, должны принимать Gerber-файлы, сделанные в любой системе проектирования. Тем не менее, существуют заданные компаниями некоторые правила проектирования, которым должен следовать разработчик. Что же касается JLCPCB, ими было опубликовано четыре руководства, помогающих пользователям легко создавать Gerber-файлы. Altium, Eagle, Kicad и Diptrace – это самые популярные программы проектирования печатных плат, и JLCPCB поддерживает их все.
6. JLCPCB предлагает платформу для проверки Gerber-файлов – просмотрщик Gerber
Как уже отмечалось выше, EasyEDA является партнером JLCPCB, и поэтому также предоставляет бесплатный онлайн-просмотрщик Gerber. Вы может использовать его для того, чтобы проверить свои Gerber-файлы, а также посмотреть, как выглядят различные цвета, слои и поверхности. Просмотрщик Gerber хорош тем, что способен генерировать изображение, очень близкое к реальной печатной плате. Сравните два изображения:
Компаний, изготавливающих печатные платы, сегодня очень много. Но на всех этапах – от конструирования до доставки – требуется надлежащая осмотрительность. Поэтому, выбирая поставщика печатных плат, тщательно проверьте компанию и исследуйте ее предысторию, чтобы получить взамен настоящий высококачественный сервис.
