С. Кривандин
Компания OMRON - европейский лидер по производству реле - выпускает широкую номенклатуру силовых реле (1-4) и расширяет линейку контакторов серии G9E новыми, более мощными и компактными моделями. В материале обсуждаются особенности контрукции, технологии изготовления и параметры новых контакторов OMRON серий G9EА, G9EВ и G9EС.
Классификация реле по мощности

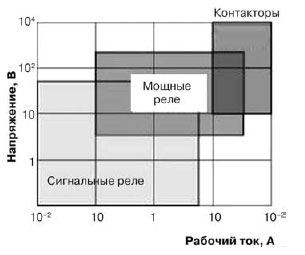

В зависимости от мощности, которую способно коммутировать реле, их обычно разделяют на 3 большие группы (см. рис. 1) [5]:
– сигнальные реле;
– мощные (силовые) реле;
– контакторы.
Сигнальные реле обычно коммутируют активную нагрузку при рабочих токах до 2 А. Эти реле широко применяются в аппаратуре связи, измерительной и интерфейсной технике. По устоявшейся международной классификации нагрузка силовых (мощных) реле ограничена током 30 А. Контакторы работают как коммутаторы силовых индуктивных нагрузок мощностью от сотен ватт до мегаватт. Контакторы применяются в основном для управления мощными электродвигателями, коммутации цепей компенсации реактивной мощности или больших постоянных токов.
Дуга в мощных реле и контакторах постоянного тока
При разрыве нагруженной цепи между контактами реле возникает дуга. Если напряжение в разрываемой цепи велико, а зазор между контактами недостаточен, дуга не гаснет, и контакты под воздействием высокой температуры дуги нагреваются и выхо-
дят из строя. Для устранения этого эффекта применяют последовательное включение нескольких контактных
групп для перераспределения напряжения источника питания на два и более воздушных промежутка. Другой
способ подавления дуги — увеличение контактных промежутков. Кроме того, для уменьшения повреждения контак-
тов дуговыми разрядами применяются и другие способы [2, 5]:
– искрогасящие цепи, устанавливаемые параллельно контактам реле или нагрузке (RC-цепи, обратные диоды, варисторы, комбинированные цепи). Это самый популярный способ в промышленной электротехнике, основанной на недорогих стандартных силовых реле;
– специальные реле с большими контактными промежутками (более 10 мм) и высокой скоростью выключения, обеспечиваемой сильными пружинами;
– «магнитный обдув» контактов постоянным магнитом или электромагнитом в плоскости контактного промежутка. Магнитное поле препятствует появлению и развитию дуги и предохраняет контакты от обгорания.
Второй и третий способы могут быть реализованы только при разработке и производстве реле, и гарантируют их высокую надежность. Внешние элементы защиты контактов при этом не применяются, что упрощает задачу инженера-разработчика электрических аппаратов. Специальные реле и реле с магнитным обдувом контактов дороже обычных реле, но позволяют сократить затраты на проектирование и эксплуатацию конечного изделия.
Читать далее статью в полном обьеме (pdf)
Области применения реле

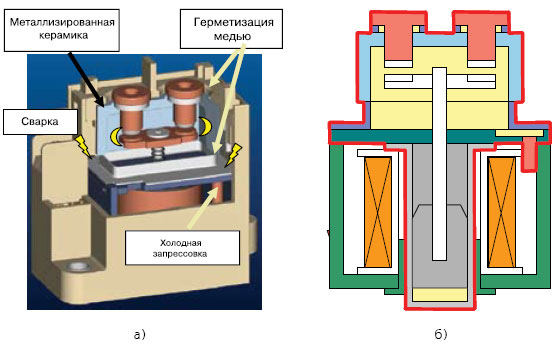

Герметизированный корпус контакторов серий G9EA и G9EC:
а) конструкция и способы герметизации;
б) разрез; красной линией показана герметичная часть
