Ранее публиковалась новость о SiP микросхемах OSD3358 от компании Octavo Systems. Эти микросхемы при размерах 27×27 мм, объединяли в одном корпусе производительный микропроцессор Sitara™ AM335x (Texas Instruments), до 1 Гб памяти DDR3, системную микросхему питания TPS65217C, линейный регулятор TL5209 и более 140 пассивных компонентов. В той же статье анонсировалось появление отладочного комплекта OSD3358 BeagleBone Development Board от компании GHI Electronics. И вот, наконец, этот набор, а также законченные вычислительные модули на базе OSD3358, поступили в продажу в ограниченном количестве.
 |
|
| Рис. 1. | Семейство OSD335x от Octavo Systems. |
Микроконтроллеры Texas Instruments Sitara™ AM335x с ядром ARM Cortex-A8 хорошо знакомы разработчикам электроники. Они стали первыми промышленными микроконтроллерами со столь мощным ядром и со сверхразвитым набором периферии (CAN, Ethernet, UART и т. д.).
AM335x стали настоящей находкой для таких приложений как системы ЧПУ, приводы прецизионных двигателей, системы промышленной автоматизации и т. д. Однако применение контроллеров Sitara ограничивалось вполне понятными схемотехническими сложностями: необходимостью создания сложной системы питания, сложностью разводки дифференциальных шин для связи с памятью и др. Решение этих проблем было предложено компанией Octavo Systems, которая начала выпуск SiP-микросхем OSD335x (Systemin Package).
OSD335x – семейство микросхем, которые объединяют в одном корпусе целую группу электронных компонентов (Рис. 2): микропроцессор Texas Instruments Sitara™ AM335x с ядром ARM Cortex-A8, оперативную память DDR3 объемом до 512 Мбайт (в перспективе 1 Гбайт), микросхему системы питания TPS65217C (TI), линейный регулятор TL5209 (TI), более 140 пассивных компонентов (индуктивностей, конденсаторов и резисторов).
 |
|

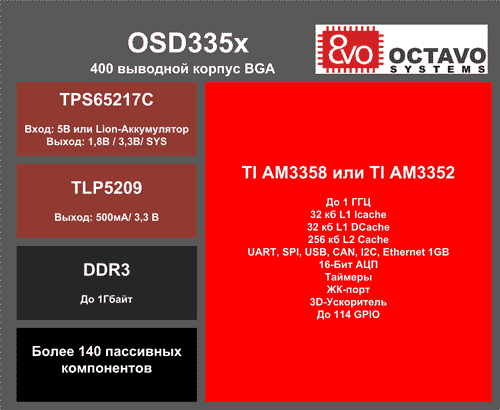

| Рис. 2. | Структура SIP микросхем семейства OSD335x от Octavo Systems. |
Стоит отметить, что инженеры Octavo Systems продемонстрировали высший пилотаж в области интеграции, так как умудрились уместить все перечисленные компоненты в корпусе размером 27×27 мм (Рис. 3).
 |
|

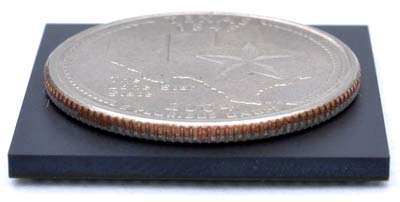

| Рис. 3. | Размеры SIP микросхем OSD335x сравнимы с размерами крупной монеты. |
В настоящее время семейство OSD335x включает одну законченную микросхему, а еще три готовятся к выходу:
OSD3358-512M-BAS – SIP с процессором AM3358, объемом памяти 512 Мбайт и рабочим диапазоном температур 0…85 °C. Ориентировочная стоимость около 30$, что не так и много, если учесть, что микросхема заменяет собой целую печатную плату с компонентами.
OSD3358-512M-IND – SIP с процессором AM3358, объемом памяти 512 Мбайт и рабочим диапазоном температур –40…85 °C. Данная SIP сейчас готовится к производству.
OSD3352-512M-BAS – SIP с процессором AM3352, объемом памяти 512 Мбайт и рабочим диапазоном температур 0…85°C. Данная SIP сейчас готовится к производству.
OSD3352-512M-IND – SIP с процессором AM3352, объемом памяти 512 Мбайт и рабочим диапазоном температур –40…85 °C. Данная SIP сейчас готовится к производству.
Новые микросхемы OSD3358-512M-BAS дают разработчикам целый ряд очевидных преимуществ:
- Минимизация габаритов.
- Упрощение разводки печатной платы, так как наиболее сложные интерфейсы скрыты внутри. Это особенно важно для тех разработчиков, которые опасались использовать Sitara™ AM335x из-за сложности разводки DDR3 памяти. Теперь эти сложности позади.
- Готовая система питания. Разработчикам всего лишь требуется использовать один источник питания 5 В (5 В USB, литиевый аккумулятор или сетевой адаптер 5 В).
- Сокращение времени разработки.
На момент публикации первой статьи отладочные наборы отсутствовали, что ограничивало возможности применения микросхем OSD335x. В частности, отладочный комплект OSD3358 BeagleBone Development Board от GHI Electronics находился в стадии разработки. И вот, наконец, совсем недавно эти наборы поступили в ограниченную продажу со слегка измененными характеристиками. Кроме того, GHI Electronics начала выпуск готовых модульных решений OSD3358 BeagleBone System on Module и OSD3358 BeagleBone TH Module.
OSD3358 BeagleBone Development Board – официальный отладочный набор, разработанный GHI Electronics совместно с компанией Octavo Systems. Основой набора является печатная плата, на которой размещена целевая микросхема OSD3358, LCD TFT-дисплей с сенсорным экраном, Ethernet-контроллер LAN8710A-EZC-TR (Microchip), JTAG-интерфейс, коммуникационные интерфейсы (RS232, CAN, Ethernet, USB), пользовательские кнопки, система питания на базе понижающего 1 А преобразователя MIC4680-ADJ (Microchip), микросхема питания светодиодов подсветки FAN5333BSX (Fairchild).
Благодаря наличию преобразователя MIC4680-ADJ и микросхемы питания подсветки FAN5333BSX, разработчики могут использовать широкий диапазон напряжений 7…30 В. Рабочий диапазон температур для платы составляет 0…+70 °C, а габаритные размеры 194.3 ×133.1 ×17.7 мм.
 |
|

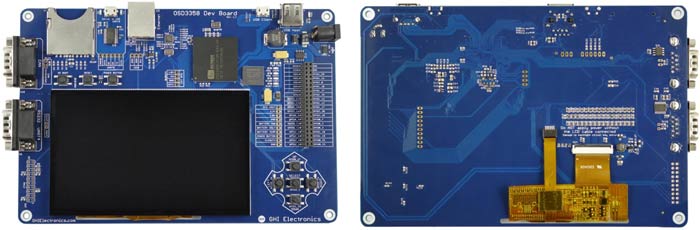

| Рис. 4. | Внешний вид OSD3358 BeagleBone Development Board от GHI Electronics. |
OSD3358 BeagleBone System on Module (SoM) – мощный вычислительный модуль на базе микросхемы OSD3358 с полной поддержкой функций Linux. OSD3358 BeagleBone SoM отличается высоким уровнем интеграции и имеет габариты всего 55.8 × 35.5 × 3.9 мм (Рис. 5). Минимизация габаритов является важным достоинством модуля, так как он предназначен для поверхностного монтажа на материнские платы вычислительных систем. Схема OSD3358 BeagleBone SoM не содержит дополнительных преобразователей напряжения, но благодаря встроенной системе питания OSD3358 для работы ей будет достаточно одного источника 5 В.
 |
|

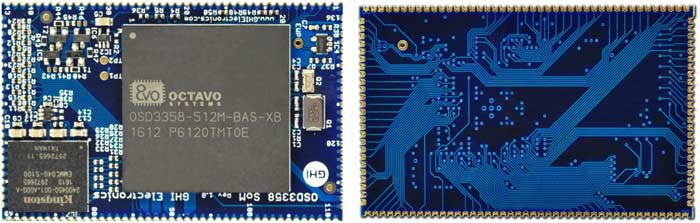

| Рис. 5. | Внешний вид OSD3358 BeagleBone System on Module (SoM) от GHI Electronics. |
OSD3358 BeagleBone TH Module – еще один мощный вычислительный модуль от GHI Electronics, который представляет собой расширенный вариант OSD3358 BeagleBone SoM (Рис. 6). Не сложно заметить, что модуль OSD3358 BeagleBone SoM является частью OSD3358 BeagleBoneTH Module. При этом габаритные размеры возросли до 88.8 × 50.9 × 5.8 мм.
Плата OSD3358 BeagleBone TH предназначена для монтажа в отверстия или в колодку. В последнем случае у пользователей будет возможность быстрой замены модуля.
 |
|

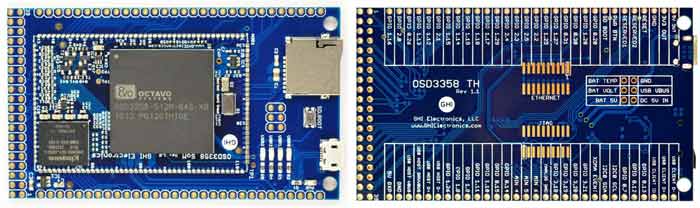

| Рис. 6. | Внешний вид OSD3358 BeagleBone TH Module от GHI Electronics. |
Все предложенные наборы и модули находятся в ограниченном доступе, но по заверениям GHI Electronics скоро они станут доступны широкому кругу разработчиков.
Характеристики SiP-микросхемы OSD3358-512M-BAS:
- процессор: TI AM335x, 1 ГГц, 32 кб L1 Icache, 32 кб L1 DCache, 256 кб L2 Cache;
- память ОЗУ: 512 Мбайт DDR3;
- микросхема системы питания: TPS65217C вход 5 В, выход 1.8/3.3 В;
- встроенный LDO: TL5209 500 мА 3.3 В;
- число пассивных компонентов: более 140;
- интерфейсы: UART, SPI, USB, CAN, I2C, Ethernet 1 GB;
- периферия: 16-Бит АЦП, Таймеры, ЖК-порт, 3D-Ускоритель;
- напряжение питания: 5 В;
- диапазон рабочих температур: 0…85 °C;
- габариты: 27 × 27 мм BGA 400-выводной шаг 1.27.
Характеристики отладочной платы OSD3358 BeagleBone Development Board:
- базовая микросхема: OSD3358;
- доступная Flash: 4 Гб;
- доступное ОЗУ: 512 Гб;
- GPIO: 39;
- ШИМ: 6;
- число аналоговых входов: 7;
- интерфейсы: UART×3, SPI×2, I2C×2, Ethernet, CAN×1, USB Client и USB Host;
- поддержка карт памяти: есть;
- встроенный LCD TFT контроллер (RGB): есть;
- диапазон напряжений питания: 7…30 В;
- диапазон рабочих температур: 0…+70 °C;
- габариты: 194.3 × 133.1 × 17.7 мм;
- вес: 226 г.
Характеристики отладочной платы OSD3358 BeagleBone System on Module (SoM):
- базовая микросхема: OSD3358;
- доступная Flash: 4 Гб;
- доступное ОЗУ: 512 Гб;
- GPIO: 114;
- ШИМ: 6;
- число аналоговых входов: 8;
- интерфейсы: UART×6, SPI×2, I2C×3, Ethernet, CAN×1, USB Client и USB Host;
- поддержка карт памяти: есть;
- строенный LCD TFT контроллер (RGB): есть;
- напряжение питания: 5 В;
- диапазон рабочих температур: 0…+70 °C;
- габариты: 55.8 × 35.5 × 3.9 мм;
- вес: 12 г.
Характеристики отладочной платы OSD3358 BeagleBone TH Module:
- базовая микросхема: OSD3358;
- доступная Flash: 4 Гб;
- доступное ОЗУ: 512 Гб;
- GPIO: 90;
- ШИМ: 6;
- число аналоговых входов: 7;
- интерфейсы: UART×5, SPI×2, I2C×3, Ethernet, CAN×1, USB Client и USB Host;
- поддержка карт памяти: есть;
- встроенный LCD TFT контроллер (RGB): есть;
- напряжение питания: 5 В;
- диапазон рабочих температур: 0…+70 °C;
- габариты: 88.8 × 50.9 × 5.8 мм;
- вес: 28 г.
